Ventil zur Umschaltung von Betriebsarten

Bild: SMC Deutschland GmbH

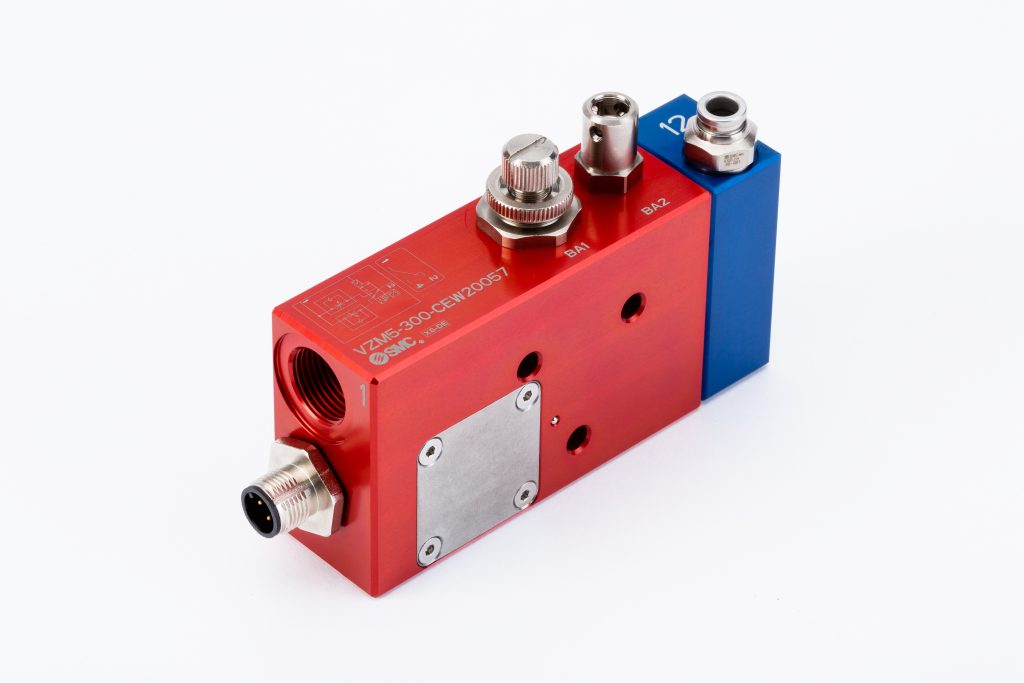

Das Two-Speed-Valve von SMC ist ein standardisiertes, sicheres Ventil zur pneumatischen Umschaltung der Betriebsarten nach VDMA66416 und EN12417. Inkludiert ist eine Ventilstellungsabfrage, samt Signal an die Sicherheits-SPS. Das Ventil VZM5-300-CEW20057 besteht aus einem pneumatisch angesteuerten Ventil, zwei Drosseln und einer Ventilschieberabfrage in einem rot eloxierten Aluminiumgehäuse. Mit diesem sollen sich alle gängigen Betriebsarten einer Maschine wie Einrichtbetrieb, Wartungs- und Instandhaltungsbetrieb sicher realisieren lassen. Gleichzeitig verfügt das Produkt über eine sichere Erkennung der Ventilstellung. Diese wird mittels eines Wechselkontakts an die übergeordnete SPS weitergegeben. Montiert wird das Ventil entweder nah am Zylinder oder direkt am Antrieb. Bei einer Fehlersuche ist auf den ersten Blick eine schnelle und zuverlässige Zuordnung von Ventil und Zylinder möglich. Das Auslegen in individuell aufgebaute Konstruktionen entfällt. Fittinge und Drosseln sind in Metall ausgeführt. So sollen sie gegenüber vielen Medien resistent und dauerhaft beständig sein. Der elektrische Anschluss erfolgt über einen M12-Stecker. Das Ventil kann bei Wartungs- oder Instandhaltungsarbeiten über eine Handsteuerung außerhalb des Gefahrenbereichs bedient werden.
