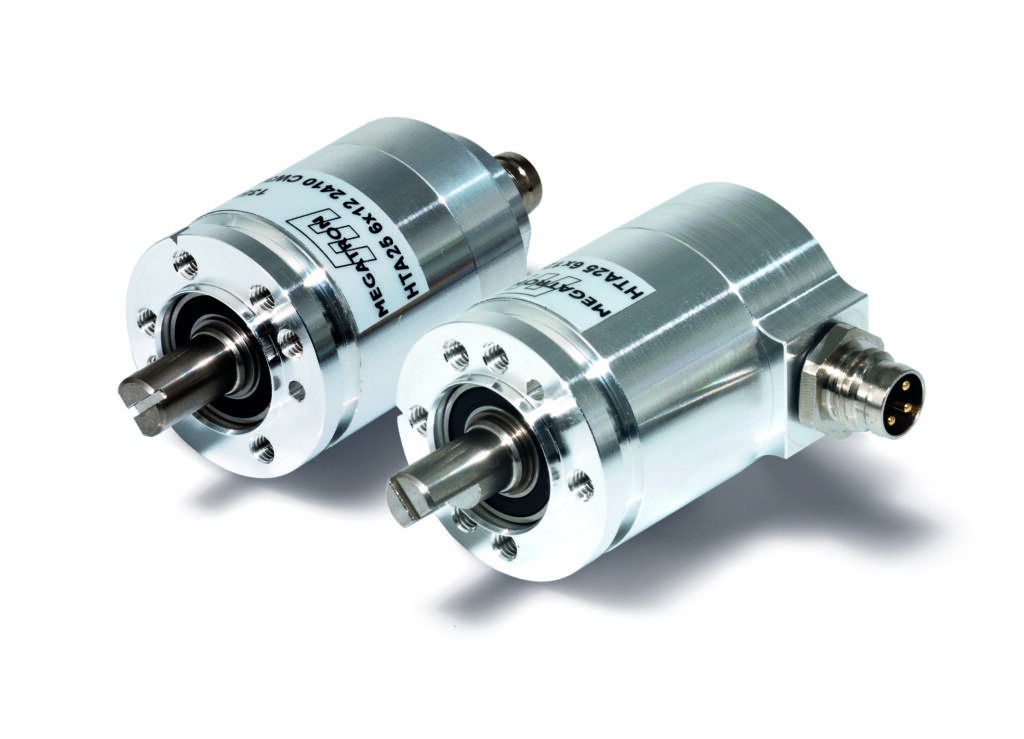

Robuste Drehgeber mit Hall-Sensorik

Bild: Megatron Elektronik GmbH & Co. KG

Ein kompaktes Aluminiumgehäuse, IP65-Schutz und eine doppelt kugelgelagerte Edelstahlwelle für hohe Betätigungsgeschwindigkeiten sind die Hauptmerkmale der HTx25-Drehgeber von Megatron. Die Signalverarbeitung der Encoder ist digital und basiert auf Hall-Sensorik. Aufgrund der gradientenbasierten Auswertung sind die Drehgeber zudem unempfindlich gegenüber Temperaturschwankungen und EMV-Einflüssen. Als analoge Variante sind die Encoder mit Spannungs-/Stromausgang oder PWM erhältlich, als digitale Varianten mit SSI, SER und SPI. Auch redundante Varianten sind mit analogem Spannungsausgang oder SPI wählbar. Die Ausführung als Inkrementalgeber ist mit TTL-, Push Pull- oder Open Collector-Ausgangselektronik wählbar. Der Anwender kann dabei ab Werk die Impulszahl festlegen. Die Teach-In-Variante HTA25PM, deren Anfangs- und Endwerte als Multi- oder Singleturnvariante direkt beim Einbau parametriert werden können, ist ebenfalls erhältlich. Der elektrische Anschluss erfolgt über M8-Stecker mit axialem bzw. radialem Kabelaustritt oder über ein fest mit dem Drehgeber verbundenes, geschirmtes Signalkabel (1m, Kabelverschraubungen aus Metall).

Megatron Elektronik GmbH & Co. KG
