Hutschienenmodule

Präzise Antriebssteuerung mit Absolutwertgeber

Die Motion-Hutschienenmodule DC 064 und DC 104 aus der S-Dias Reihe von Sigmatek punkten mit Leistungsstärke und der Möglichkeit, Absolutwertgeber anzuschließen.

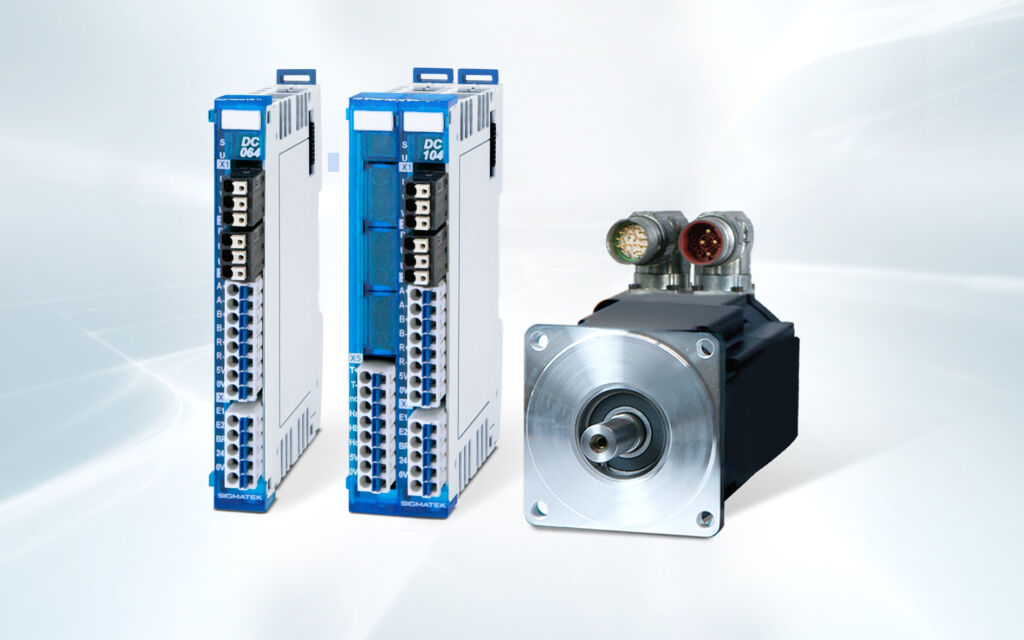

Die Motion-Hutschienenmodule DC 064 und DC 104 aus der S-Dias Reihe von Sigmatek punkten mit Leistungsstärke und der Möglichkeit, Absolutwertgeber anzuschließen. Bild: Sigmatek GmbH & Co KG

Die leistungsstarken Servodrive-Module DC 064 und DC 104 mit Universalgeber verstärken die Motion-Linie der S-Dias Reihe von Sigmatek. Positionieraufgaben lassen sich präzise und schnell durchführen. Mit 10A Dauer- bzw. 20A Spitzenstrom bei 48V erreicht die Doppelmodulvariante DC 104 eine Leistung von bis zu 480W – und das auf nur 25mm Breite und ohne zusätzliches Lüftermodul. Das Einscheiben-Modul DC 064 eignet sich für Anwendungen mit bis zu 6A Dauer- und 12A Spitzenstrom bei 48VDC. Zur exakten Positionsrückmeldung steht ein Universalgeberinterface bereit, das auch den Anschluss von Absolutwertgebern ermöglicht (SSI, EnDAT2.2, BiSS-C P2P, Sanyo Denki, Tamagawa, Inkrementalgeber mit/ohne Hallgeber). Der integrierte Motortemperatur-Sensoreingang sorgt dafür, dass der maximale Schwellwert nicht überschritten wird – andernfalls wird die Endstufe abgeschaltet.

Ein +24VDC-Ausgang erlaubt die einfache Ansteuerung einer Haltebremse. Darüber hinaus besteht die Möglichkeit, einen externen Bremswiderstand anzuschließen, was zusätzliche Flexibilität gewährleistet. Mit Hilfe der zweikanaligen Enable-Eingangsschnittstelle (+24V/3,2mA/0,5ms) kann die Sicherheitsfunktion STO aktiviert werden, die SIL 3, Kat. 4, PL e nach EN 13849-1/2 erfüllt.
