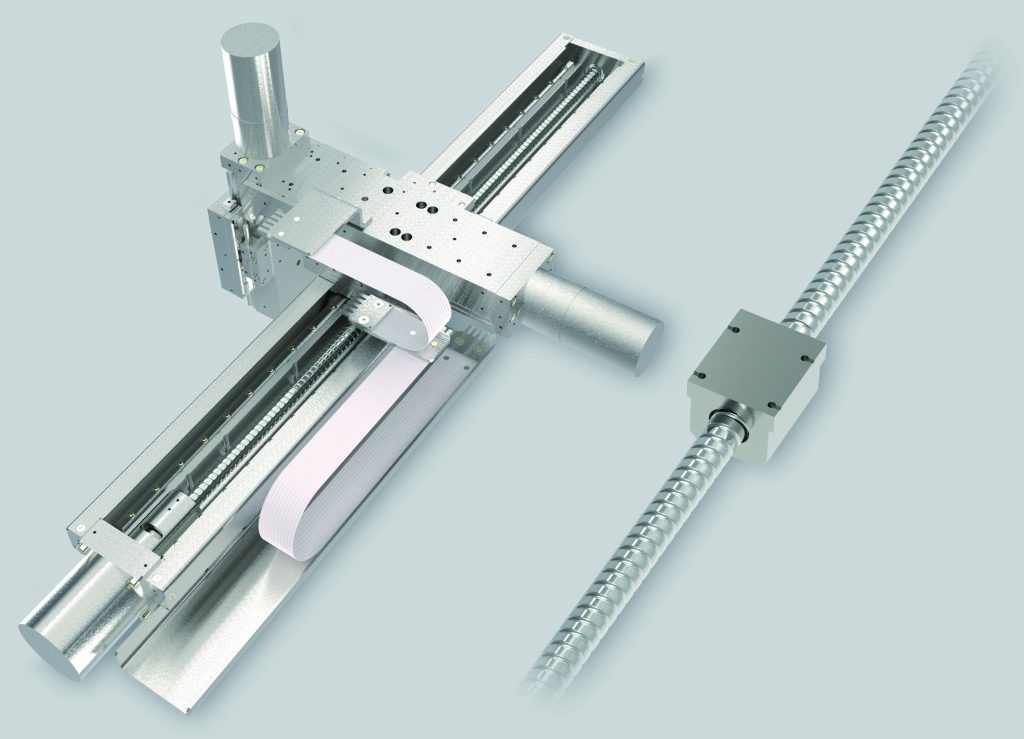

Positioniersysteme für Vakuumeinsätze

Bild: August Steinmeyer GmbH & Co. KG

Steinmeyer hat für anspruchsvolle Vakuum-Anwendungen eine Reihe neuer Positioniersysteme entwickelt, die sich für einen Druckbereich von bis zu 10-11mbar und eine maximale Ausheiztemperatur von 120°C eignen. Die Achsen sind in den Größen LA80, LA95, LA170 erhältlich und für Lasten bis 20kg im Vertikalbetrieb ausgelegt. Mit einer schnellen Transportachse für die Probenzuführung werden Hublängen bis 500mm angeboten. Von Vorteil ist, dass sich Kugelgewindetriebe mit einem robusten Schrittmotorantrieb kombinieren lassen, der wahlweise auch mit µm-Feedback mittels Linearmaßstab betrieben werden kann. Ein wesentlicher Bestandteil der Lineartische ist ein Sonder-Kugelgewindetrieb, um einerseits für Vakuum schnell (bis 50mm/s) und mit einer Lebensdauer von bis zu 5km trocken zu verfahren. Beim Einsatz von Ultrahochvakuumschmierstoffen erhöht sich die erreichbare Lebensdauer auf mehrere 100km. Bei höheren Partialdrücken können durch die für diesen Bereich verfügbaren besseren Schmierstoffe und haltbareren Materialien im Vakuum auch Strecken von mehreren 1.000km erreicht werden

August Steinmeyer GmbH & Co. KG
