Linearachsen

Portalsystem kombiniert Präzision und Zuverlässigkeit

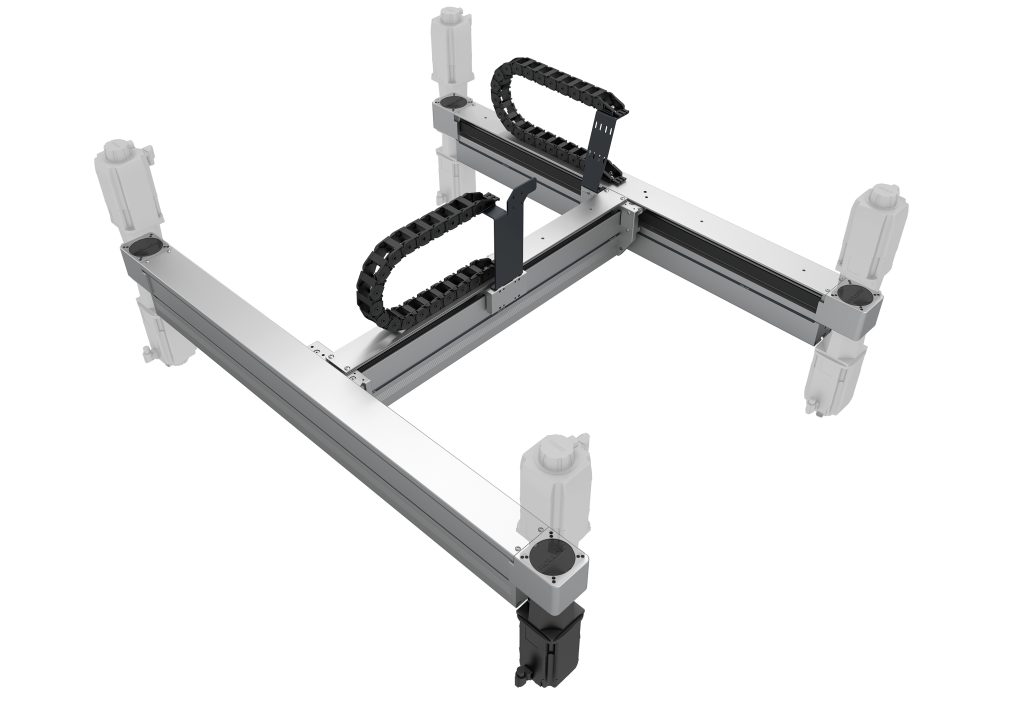

Durch den Verzicht auf einen Motor an der Y-Achse werden die bewegten Massen reduziert.
Durch den Verzicht auf einen Motor an der Y-Achse werden die bewegten Massen reduziert.Bild: Rollon GmbH

Zu den Messe-Highlights bei Rollon gehört das Portalsystem H-Bot, das Präzision und Zuverlässigkeit kombiniert. Das Design mit Einzelriemenkonzept und Doppelmotor auf der X-Achse gewährleistet koordinierte und präzise Bewegungen bei sehr kompakter Bauweise. Durch den Verzicht auf einen Motor an der Y-Achse werden die bewegten Massen reduziert, was die Vibrationen verringert und mehr Dynamik ermöglicht. Die Linearachsen mit Zahnriemenantrieb und Kugelumlaufführungen erreichen einen maximalen Hub von 2.500mm auf der X-Achse und 1.500mm auf der Y-Achse. Geschwindigkeiten bis 5m/s und Beschleunigungen bis 50m/s² bei einer Wiederholgenauigkeit von ±0,1mm sind in beiden Achsrichtungen möglich. Das Portal ist auf Lasten bis 10kg ausgelegt – beispielsweise in der Pharmaindustrie, der Lebensmittelindustrie, bei der Laborautomation, beim 3D-Druck und bei Montage-, Sortier- und Transferprozessen.

SPS 2024: Halle 3, Stand 321
