Die neuen Drehgeber folgen einem Baukastensystem, mit dem sich Elektronik- und Mechanik-Komponenten zu einem hochwertigen Gesamtprodukt kombinieren lassen sollen. Die Modularität bietet den Vorteil, dass nur Funktionen ins Produkt integriert werden, die der Anwender tatsächlich benötigt. Durch das modulare Prinzip ist zudem ein einfacher Wechsel zwischen den Ausstattungsoptionen möglich, ohne dass der Anwender zwingend auf eine andere Baureihe und Bauform umsteigen müsste.
Verlässlichkeit und Wirtschaftlichkeit
Bei den Sensoren selbst setzt der Hersteller auf etablierte Sensorik mit potentiometrischen, optischen oder magnetischen Messprinzipien. Moderne berührungslose 3D-Hall-Messsysteme kommen u.a. in intelligenten und zuverlässigen Winkelsensoren wie den HTx-Drehgebern zum Einsatz. Die aktuelle Generation der Hall-Sensoren ermöglicht sogar die mehrdimensionale Erfassung von Positionen und weist zudem eine erhöhte Robustheit gegenüber externen magnetischen Störfeldern auf.
Digitale Schnittstellen
Integrierte Schaltungen bieten aber nicht nur in Bezug auf die Messwerterfassung Vorteile, sondern auch hinsichtlich der Messwertübertragung. Der Grund liegt in der einfachen Integration von Sensoren mit modernen Schnittstellen wie CAN und SSI in die Applikation. Techniker und Entwickler profitieren von einer erweiterten Gesamtfunktion dieser intelligenten Sensoren: Beim Einsatz passiver Sensoren wird ein nicht unerheblicher Teil der Entwicklungsarbeit für die Interpretation und Überwachung der Messsignale in einem Gerät oder einer Anlage aufgewendet. Findet jedoch die Verarbeitung und Berechnung von Messwerten, Statusüberwachung, Fehleraufzeichnung und -klassifizierung bereits im Sensor statt, kann das die Kosten für die Entwicklung einer eigenen Elektronik mindern. Megatron hat daher in der HTx-Familie und vielen weiteren Produktserien sowohl Ausführungen mit analogen und inkrementellen Signalausgängen als auch mit intelligenten/digitalen Schnittstellen bzw. Bussystemen im Programm.
Große Variantenvielfalt

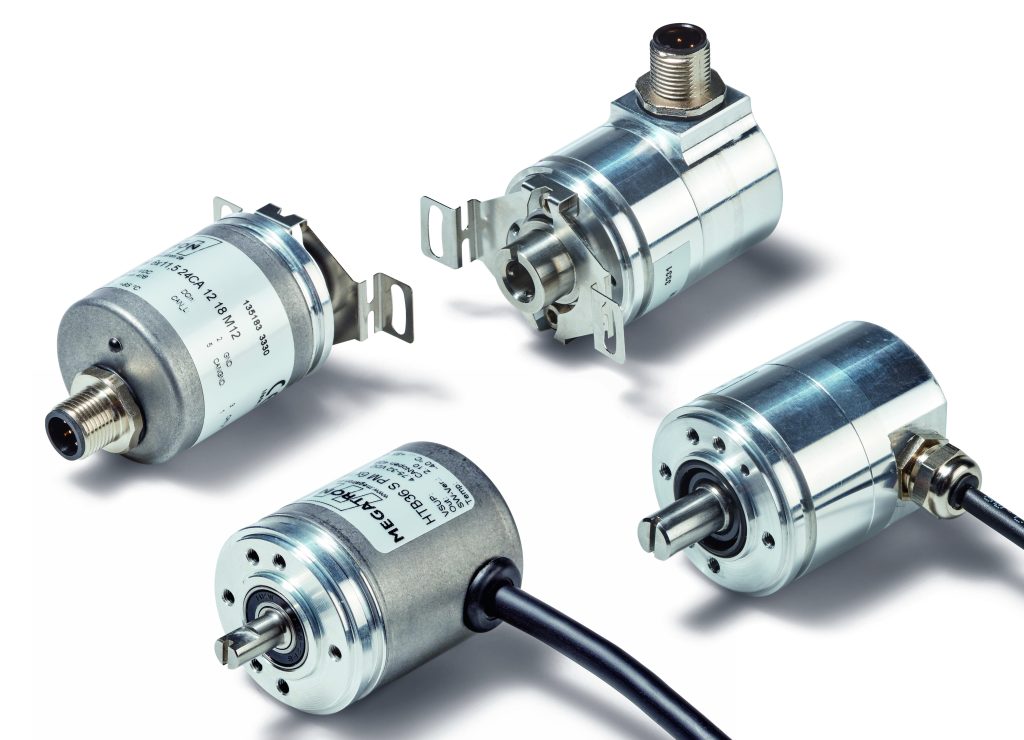

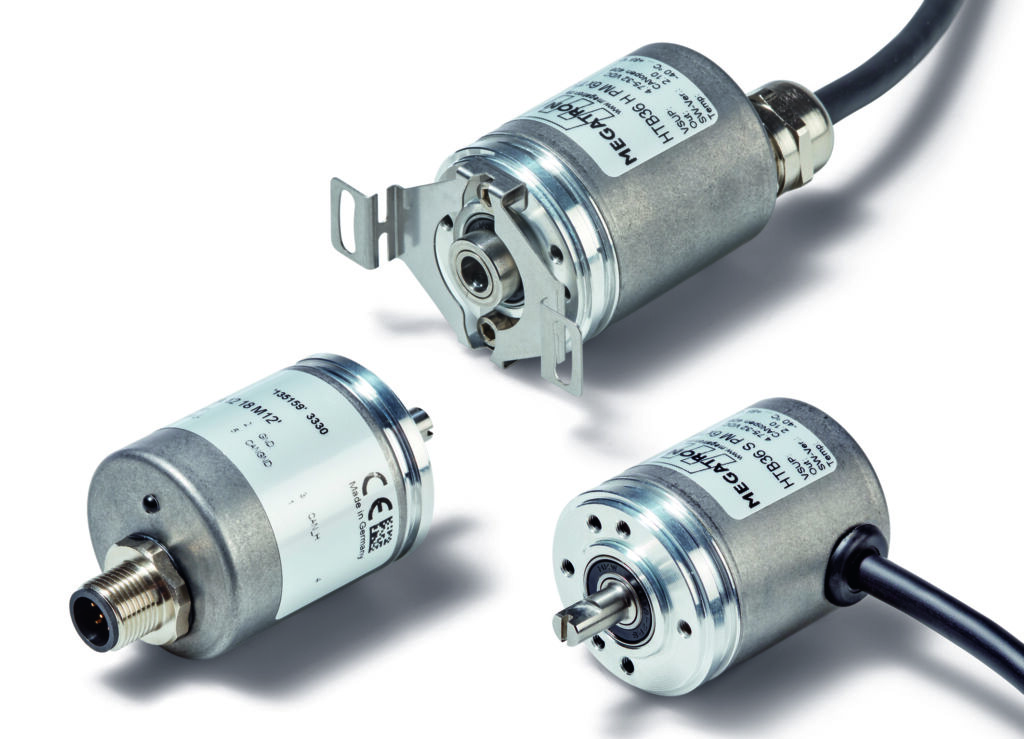

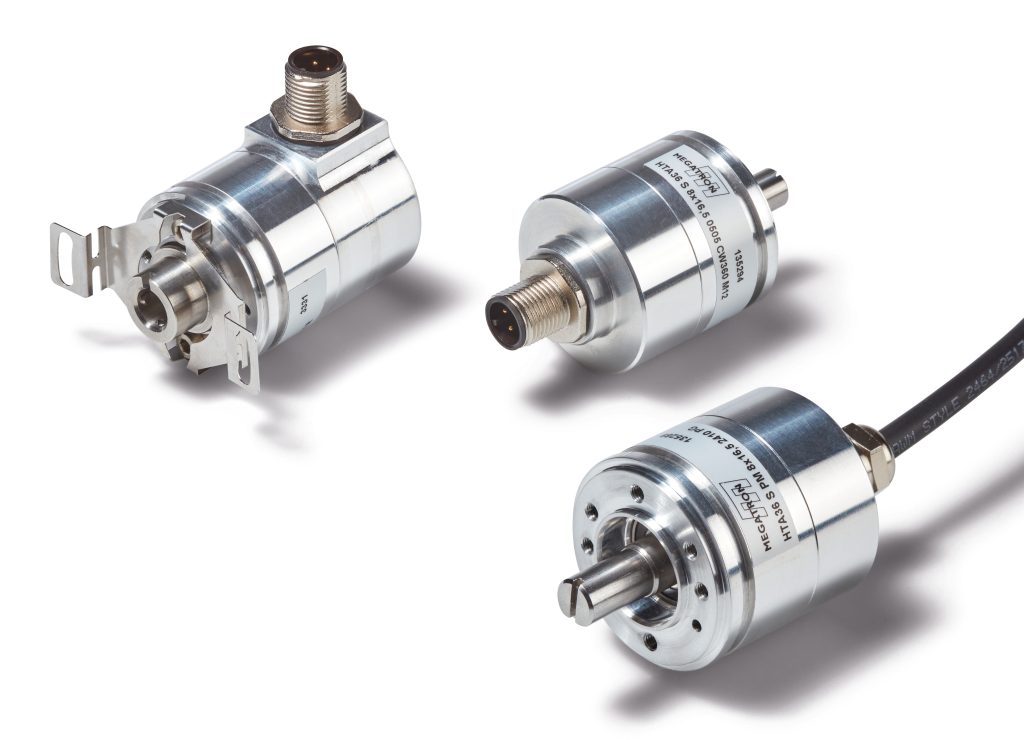

Die Entwicklung der HTx-Drehgeberfamilie basiert auf der ETx25-Produktfamilie im 25mm-Kunststoffgehäuse. Letztere bedienen die Nachfrage nach Winkelsensoren mit Gleitlager und Montage mittels Bushing. Seit kurzem runden Varianten mit Flanschbefestigung und eine Kit-Variante ohne Welle das ETx25-Angebot für diese Größen- und Preisklasse ab. Nun wird das Produktprogramm durch die HTx-Familie nach oben hin erweitert. Dem Entwickler stehen bei den HTx-Drehgebern alle elektronischen Schnittstellenoptionen der ETx-Baureihe zur Verfügung. Darüber hinaus übertragen die Multiturn-Drehgeber der HTx36E-Serie ihre Messwerte digital z.B. per CAN-open, CAN J1939 oder SSI. Die Encoder zählen zudem durch Energy Harvesting die Anzahl der Umdrehungen auch im spannungsfreien Zustand. Die Encoder bedienen mit ihrem Metallgehäuse und der doppelt kugelgelagerten Welle für hohe Lagerlasten zudem einen Markt, der robuste Drehgeber für ungünstige Umweltanforderungen verlangt. Die HTx-Drehgeber sind als Voll- oder Hohlwellen-Varianten mit einem Gehäusedurchmesser von 36mm verfügbar. Versionen im 25mm-Gehäuse und Kit-Encoder stehen laut Hersteller kurz vor der Realisierung.
