Der vierpolige Motor erreicht ein Drehmoment von 59mNm und bis zu 34.500U/min bei 140g Gewicht und einem Durchmesser von 22mm. Grund für die hohe Leistung ist die neuartige Segmentwicklung der Spule, die für die BP4-Baureihe entwickelt wurde. Aufgrund der überlappend ineinandergesteckten, einzeln gewickelten Segmente lässt sich in der Spule eine sehr große Menge Kupfer unterbringen. Nebeneffekt ist die große Wicklungssymmetrie mit geringen Verlusten und hohem Wirkungsgrad.
Dynamischer Start/Stopp-Betrieb
Durch die kompakte Spule findet eine belastbare Welle mit 4mm Durchmesser und passender Lagerung Platz. Mit seinem geringen Trägheitsmoment ist der Motor gut für den dynamischen Start/Stopp-Betrieb geeignet. Er ist überlastfähig, arbeitet ohne mechanische Kommutierung und erreicht eine hohe Lebensdauer. Zudem kann er bei Temperaturen zwischen -40 und +125°C eingesetzt werden. Optionale analoge Hall-Sensoren bestimmen die Position der Abtriebswelle und können in vielen Anwendungen einen Encoder ersetzen. Alternativ stehen aber auch optische und magnetische Encoder zur Verfügung.
Integriertes Motion-Control-Paket

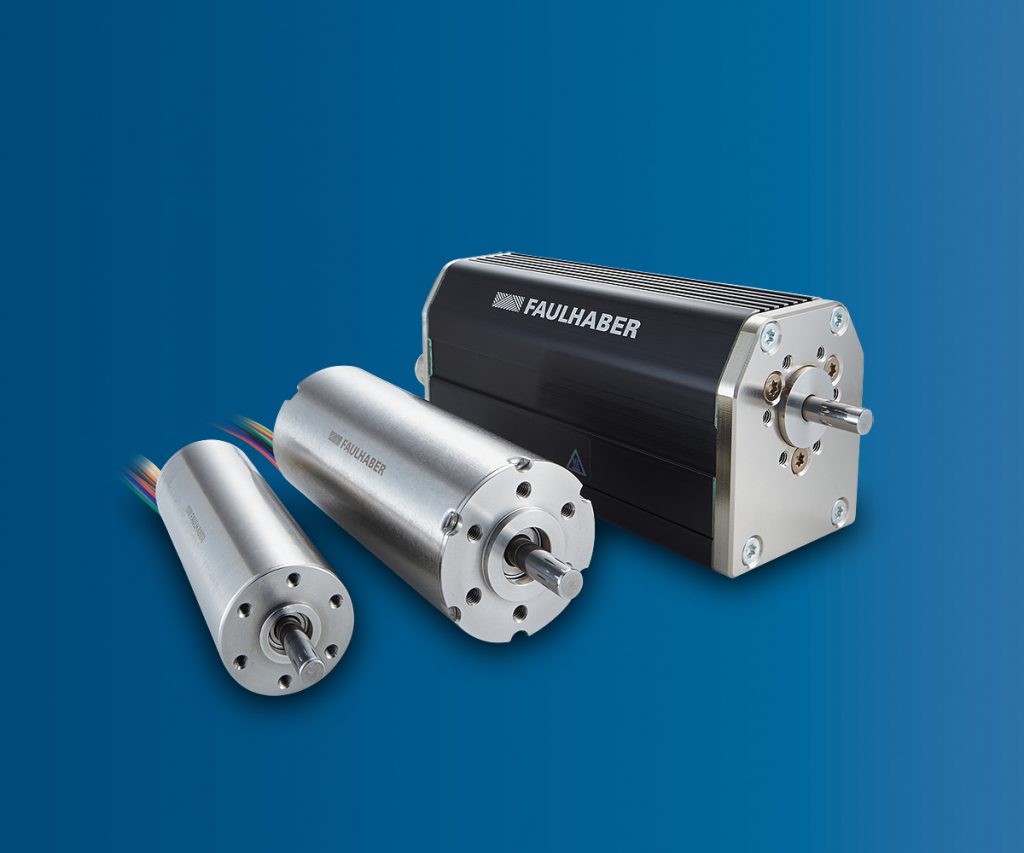

Neben der neuen Serie ergänzt der Hersteller die Motorenfamilie zusätzlich um einen Antrieb mit integriertem Motion Controller. Der 3274…BP4 als stärkster Motor der Familie ist nun auch integriert als Motion-Control-System verfügbar. Es vereint auf kleinem Raum den bürstenlosen Motor mit einer maßgeschneiderten Steuerelektronik und schafft so ein hochdynamisches Antriebssystem für komplexe Positionieraufgaben im direkten Automatisierungsumfeld.
