Neue Servogetriebe mit geschlossenem Design und glatten Oberflächen

Leistungsträger für Hygienic-Design

Mit der Neco-Serie hat Nabtesco moderne Zykloidgetriebe auf den Markt gebracht, die sich dank des cleanen, geschlossenen Designs mit abgerundetem Getriebegehäuse sowie glatten Oberflächen leicht reinigen lassen. Damit sind sie sehr gut für hygienekritische Handling- und Positionierapplikationen in der Lebensmittel- oder Pharmaindustrie und in der Medizintechnik geeignet.

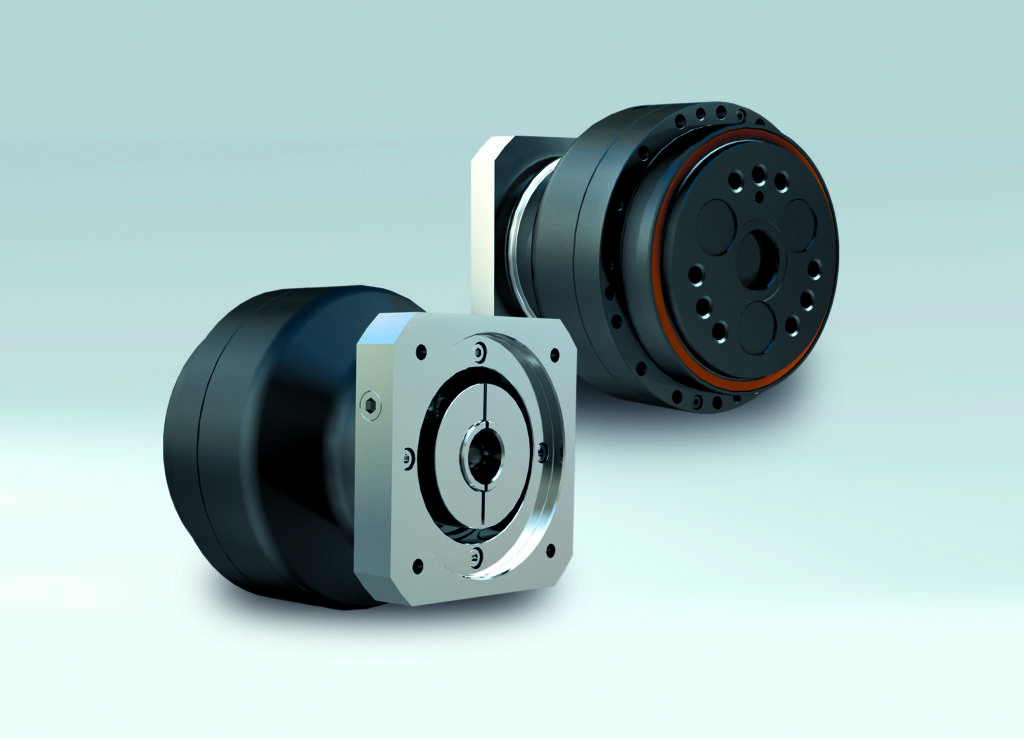

 Die präzisen Servogetriebe der neuen Neco-Serie bieten neben ihrer Effizienz dank Hygienic Design viele Einsatzmöglichkeiten in sensiblen Branchen wie der Medizintechnik oder Lebensmittelindustrie.
Die präzisen Servogetriebe der neuen Neco-Serie bieten neben ihrer Effizienz dank Hygienic Design viele Einsatzmöglichkeiten in sensiblen Branchen wie der Medizintechnik oder Lebensmittelindustrie.Bild: Nabtesco Precision Europe GmbH

Hygienic Design kostet Geld – und zwar nicht zu knapp. Bei der hygienegerechten Gestaltung von Anlagen und Maschinen lautet die Maxime daher in der Regel: So viel wie nötig und so wenig wie möglich. Schließlich erfordern nicht alle Anwendungen in Branchen wie der Lebensmittelverpackung, Medizintechnik, Biotechnologie oder chemischen Industrie das komplette Spektrum an konstruktiven Maßnahmen zur Erfüllung der entsprechenden Hygienevorschriften. Wer nicht mit den sprichwörtlichen Kanonen auf Spatzen schießen will, für den ist die neue Neco-Serie von Nabtesco geeignet. Aufgrund des cleanen, geschlossenen Designs sowie der glatten Oberflächen erfüllen die kompakten Servogetriebe die grundlegenden Anforderungen hinsichtlich Hygenic Design und eignen sich so für den Einsatz in reinigungsintensiven Branchen mit hohen Hygienestandards.

„Gerade in den kostenbewussten Bereichen Handling, Palettieren und Verpacken gelingt der Spagat zwischen Technologie und technischen Anforderungen nur mit effizienten Komponenten. So steigen einerseits die Erwartungen an Produktivität, Performance und Zuverlässigkeit, gleichzeitig nimmt aber auch der Preisdruck deutlich zu“, erklärt Daniel Obladen, Head of Sales General Industries bei Nabtesco Precision Europe. Mit Neco will der Hersteller dieser Entwicklung Rechnung tragen. Bei der Konzeption hat sich der Zykloidgetriebespezialist auf die wichtigsten Bedürfnisse seiner Kunden konzentriert und alles, was nicht absolut notwendig war, weggelassen. Durch diese Fokussierung ist eine sehr wirtschaftliche Lösung entstanden, ohne Abstriche bei den technischen Spezifikationen machen zu müssen.

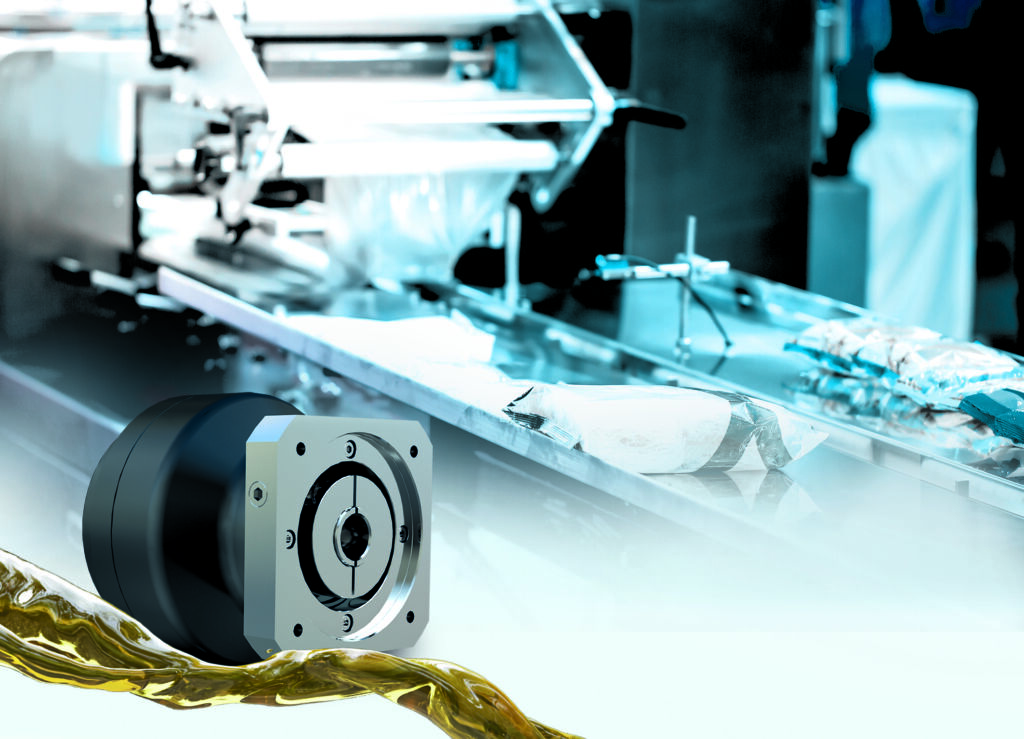

 Die Neco-Getriebe sind vollständig geschlossen und werden auf Wunsch mit lebensmittelfreundlichen H1-Schmierstoffen befüllt.
Die Neco-Getriebe sind vollständig geschlossen und werden auf Wunsch mit lebensmittelfreundlichen H1-Schmierstoffen befüllt.Bild: www.adobestock.com – Itsanan / Nabtesco Precision Europe GmbH

Abgerundete Getriebekonstruktion

Bei der Neco-Serie handelt es sich um komplett geschlossene Zykloidgetriebe, die hohen Ansprüchen an Leistungsfähigkeit und Anwenderfreundlichkeit gerecht werden. Auf raue Gussbauteile und scharfe Kanten wurde gänzlich verzichtet. Es gibt weder Toträume noch Spalten oder Nischen, in denen sich Reinigungsmittel oder Produktionsreste sammeln könnten. Die Verschraubungen befinden sich auf der Anwendungsseite, sodass die Motorseite ohne Schraubenlöcher und vorstehende Teile auskommt (= Gehäuseform Typ A). Bestehen geringere Hygieneansprüche, lässt sich mit der Gehäuseform vom Typ B auch eine Verschraubung von der Motorseite realisieren.

Glatte Oberflächen und das abgerundete Getriebegehäuse sorgen dafür, dass Schmutz sich nicht festsetzen und Flüssigkeiten ungehindert abfließen können. Das minimiert das Kontaminationsrisiko und gewährleistet eine schnelle und effiziente Reinigung. „In Branchen wie der Lebensmittel- und Pharmaindustrie stehen Hygiene und Produktsicherheit unbestritten an erster Stelle. Doch auch in anderen Bereichen, beispielsweise bei der Produktion von Kosmetika oder der Herstellung chemischer Erzeugnisse, gewinnt Hygienic Design vermehrt an Bedeutung“, so Obladen. Treiber für diese Entwicklung sind zum einen die steigenden Qualitätsstandards und strengeren gesetzlichen Vorgaben, aber auch die zunehmende Optimierung der industriellen Reinigungsprozesse spielt eine Rolle.

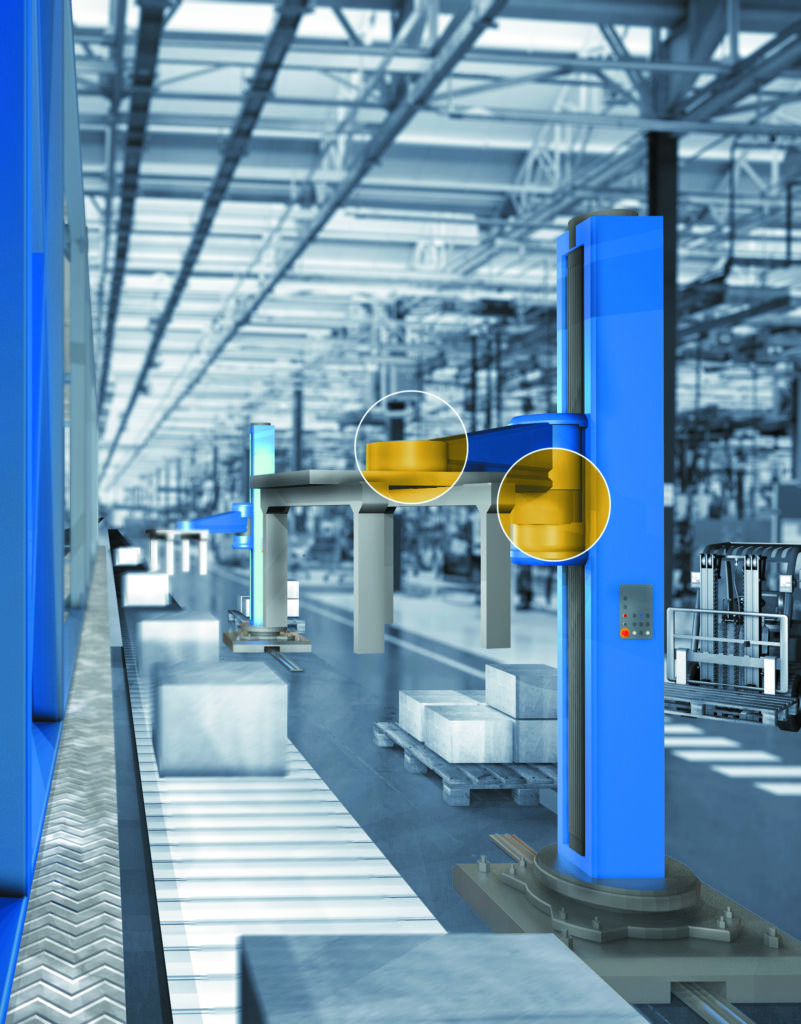

Für die Verpackungsindustrie liefert Nabtesco leistungsstarke Zykloidgetriebe, die die hohen Anforderungen hinsichtlich Präzision, Dynamik und Zuverlässigkeit optimal erfüllen.
Für die Verpackungsindustrie liefert Nabtesco leistungsstarke Zykloidgetriebe, die die hohen Anforderungen hinsichtlich Präzision, Dynamik und Zuverlässigkeit optimal erfüllen.Bild: Nabtesco Precision Europe GmbH

Hoher Wirkungsgrad

Wer bei den neuen Getrieben jetzt aber nur auf das Äußere achtet, verpasst wesentliche Features, denn auch das Innere zeigt gute Leistungsdaten. Die für Zykloidgetriebe typische Kraftübertragung über Kurvenscheiben und Rollen sorgt für einen hohen Wirkungsgrad, eine hohe Widerstandsfähigkeit gegen Schockbelastungen (bis zu 500 Prozent des Nenndrehmoments) sowie ein sehr geringes Spiel über die gesamte Lebensdauer. Die Neco-Getriebe erreichen eine hohe Präzision mit einem Hystereseverlust von lediglich 0,5 arc.min und sind aufgrund doppelt gelagerter Exzenterwellen sowie der gelagerten Antriebswelle sehr robust. Das zweistufige Untersetzungsprinzip führt zu einem guten Verhalten hinsichtlich Dynamik und Laufruhe sowie einer hohen Wiederhol- und Bahngenauigkeit. Auch bei großen Lasten oder hohen Beschleunigungsmomenten stellen die Servogetriebe exakt ausgeführte Bewegungen sicher und gewährleisten ein schnelles und präzises Greifen sowie Ablegen. Handhabungs- und Positioniereinrichtungen, Verpackungsmaschinen sowie Robotersysteme profitieren außerdem von der kompakten Bauweise, der hohen Laufruhe sowie der langen Lebensdauer der Getriebe. Das geringe Gewicht der Neco-Serie sorgt zudem für eine niedrigere Massenträgheit, verbesserte Lastbedingungen und Energieeinsparungen bei der Anwendung. Lebensmittelfreundliche H1-Schmierstoffe für die Nahrungsmittel- und Getränkeproduktion sind eine Selbstverständlichkeit.

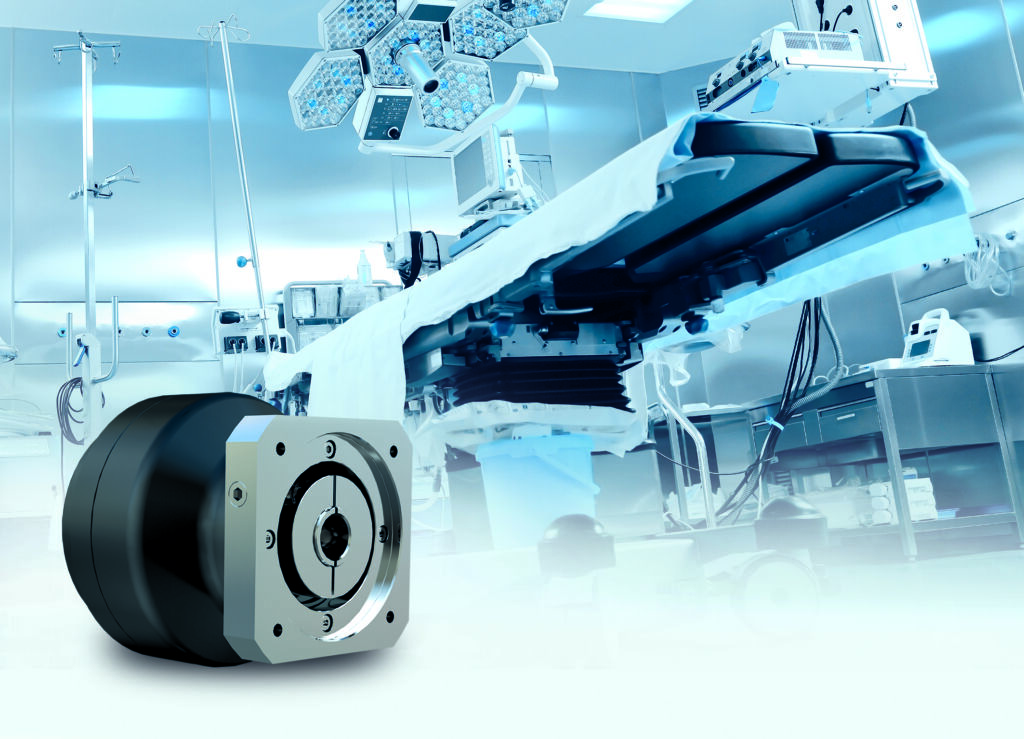

 Aufgrund der glatten Oberflächen und des Korrosionsschutzes sind die Neco-Getriebe  auch für Medizintechnik einsetzbar.
Aufgrund der glatten Oberflächen und des Korrosionsschutzes sind die Neco-Getriebe auch für Medizintechnik einsetzbar.Bild: www.adobestock.com – sudok1 / Nabtesco Precision Europe GmbH

Schnellere Zyklen, höhere Produktivität

Ob Lebensmittelindustrie, Medical Engineering oder Chemiewirtschaft: Um international wettbewerbsfähig zu bleiben, werden die Anwendungen immer dynamischer, schneller und präziser. Keine Frage: Zeit ist Geld. Beim Neco erfolgt die Motorwellenadaption über einen Radialklemmring in Low-Inertia-Ausführung. Dieser reduziert die Trägheit auf der Motorwelle um bis zu 39 Prozent und ermöglicht so sehr dynamische Zyklen. Für den Anwender bedeutet dies: kürzere Taktzeiten sowie höhere Produktivität und Wirtschaftlichkeit. „Das Prinzip mit Radialklemmring und gelagertem Eingangsritzel bietet deutliche Vorteile hinsichtlich Konfiguration und Montagefähigkeit“, betont Obladen. Das Ausrichten des Antriebsritzels entfällt, wodurch sich der Montageaufwand für den Motor um ein Vielfaches verringert. Der Kunde muss lediglich Getriebe und Motor zusammenbringen, den Radialklemmring anziehen und schon kann es losgehen. Der Einsatz von Aluminium reduziert die Trägheit, was sich positiv auf die Dynamik auswirkt. „Durch ein ausgeglicheneres Verhältnis von Anwendungsträgheit zu Motorträgheit entstehen weniger Vibrationen“, erläutert der Vertriebsleiter. „So schafft der Kunde mehr Zyklen in der gleichen Zeit, was seine Anwendung wirtschaftlicher macht.“

Seiten: 1 2Auf einer Seite lesen
