Oriental Motor auf der SPS 2024

Kompakte Motoren mit hoher Positioniergenauigkeit

Eine Vielzahl neuer Lösungen aus der Antriebstechnik präsentiert Oriental Motor auf der SPS 2024. Zu den Highlights zählen Schrittmotoren mit leistungsstarkem Getriebe, BLDC-Antriebe für präzise Positionierbewegungen und platzsparende Multiachstreiber.

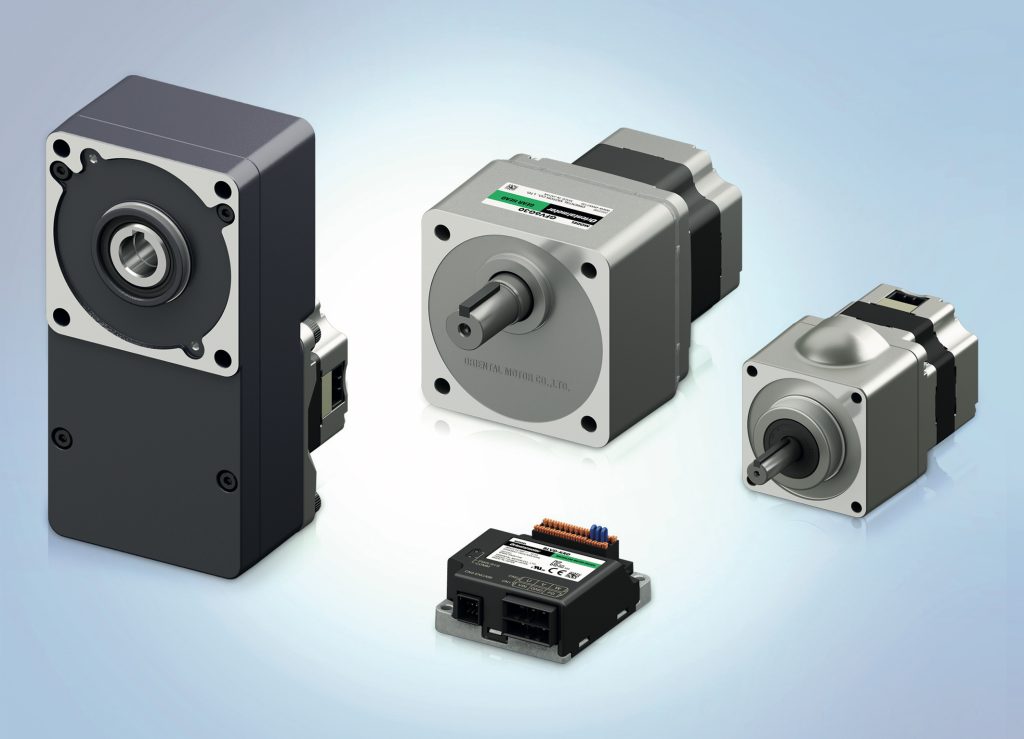

Die bürstenlosen Antriebe der BLV-R-Serie wurden um einen 24VDC-Treiber für 400W-Motoren erweitert.
Die bürstenlosen Antriebe der BLV-R-Serie wurden um einen 24VDC-Treiber für 400W-Motoren erweitert. – Bild: Oriental Motor GmbH

Oriental Motor will an seinem Messestand verschiedene Antriebslösungen zeigen, die sowohl auf Leistung und Kompaktheit als auch auf Energieeffizienz ausgelegt sind. Der Multiachstreiber der CVD-Serie für 2- bzw. 5-Phasen-Schrittmotoren kann bis zu vier Achsen gleichzeitig kontrollieren. So sparen Maschinen- und Anlagenbauer viel Verdrahtungsaufwand und Bauraum. Durch das Ethernet-Kabel lassen sich die Einstellung und Ausführung von Betriebsdaten sowie die Einstellung verschiedener Parameter, die Ausgabe von Alarminformationen und Monitoring-Funktionen über das Netzwerk steuern. Befehle und Statusmeldungen werden in Echtzeit übermittelt.

Neue Variante spart Bauraum

Eine besonders kompakte Ausführung des AZ-Multiachstreibers reduziert die Abmessungen im Vergleich zum Standard-Multiachstreiber um 66 Prozent reduziert. Der Slim Type wurde speziell für den Einsatz an den Schrittmotoren der AZ-Serie entwickelt. Sie ermöglichen durch die Ethercat-Schnittstelle eine durchgängige Kommunikation sowie die einfache Integration von Closed Loop-Schrittmotoren in Anwendungen mit modernen Kommunikationsumgebungen. Alle Antriebe der AZ-Serie können mit der Parametriersoftware Mexe02 konfiguriert werden, die auch verschiedene Monitoring-Funktionen enthält. Bauraum können Konstrukteure auch mit dem Linearaktuator mit Montageadapter der LA-Serie sparen. Durch diesen Aktuator verringert sich die Anzahl der benötigten Komponenten. Die LA-Aktuatoren weisen mit ±0,05 mm eine hohe Wiederholpositioniergenauigkeit auf.

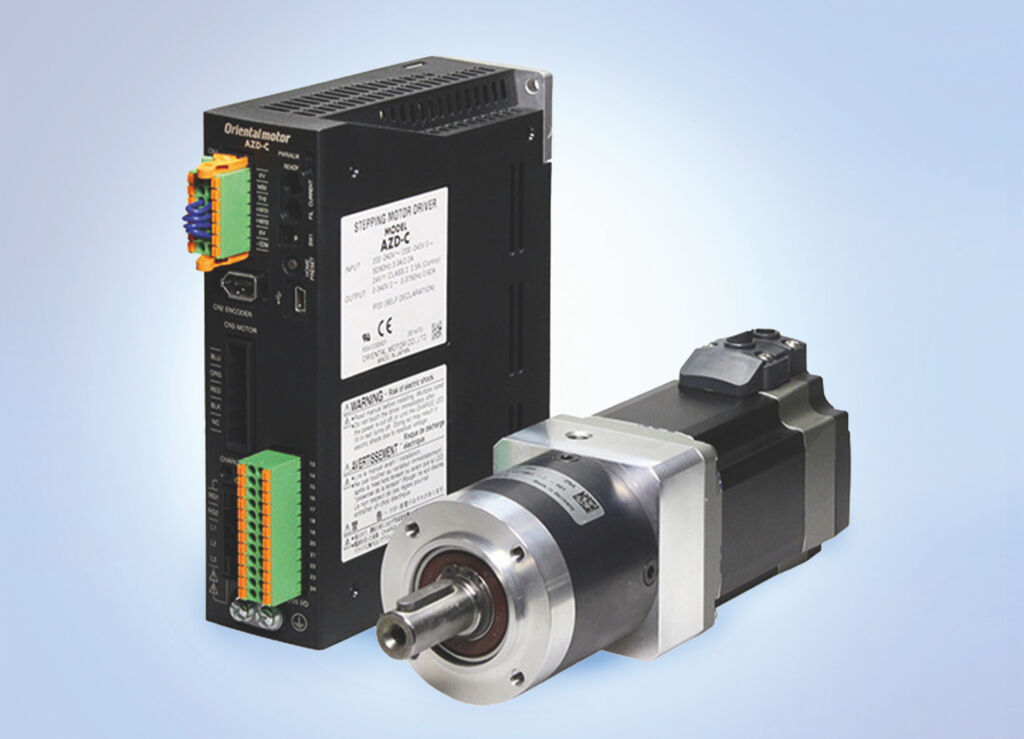

Die AZ-Antriebe von Oriental Motor gibt es auch mit leistungsstarkem PLE-Planetengetriebe von Neugart.
Die AZ-Antriebe von Oriental Motor gibt es auch mit leistungsstarkem PLE-Planetengetriebe von Neugart.Bild: Oriental Motor GmbH

Getriebe für anspruchsvolle Einsätze

Eine hohe Drehmomentdichte kombiniert mit viel Effizienz bieten die AZ-Schrittmotoren mit integriertem PLE-Planetengetriebe von Neugart. Die Getriebe bieten ein Abtriebsdrehmoment bis 150Nm, besitzen eine durchschnittliche Lebensdauer von 30.000h und arbeiten selbst bei hohen Drehzahlen große Effizienz. Darüber hinaus weisen die Getriebe ein geringes Gewicht sowie eine große Übersetzungsvielfalt auf (i=5 bis i=40). Durch das reibungsarme Rillenkugellagers, der Schmierung und dem geringen Spiel eignen sich die PLE-Planetengetriebe auch für den Einsatz in sehr anspruchsvollen Produktionsprozessen.

Die BLDC-Antriebe der BLV-R-Serie wurden um einen neuen 24VDC-Treiber für Motoren mit einer Nennausgangsleistung von 400W erweitert. Zwei 400W-Motoren mit Flachgetriebe können dadurch jetzt ein fahrerloses Transportfahrzeug zusammen mit einer Last von 500kg mit einer Geschwindigkeit von 0,7m/s bewegen. Das sanfte Starten und Stoppen der BLV-R-Antriebe über den gesamten Drehzahlbereich bis 4.000U/min hinweg ermöglicht es den Fahrzeugen zudem, Gegenständen auszuweichen, ohne dass die Last beeinträchtigt wird. Die BLV-R-Antriebe eignen sich zudem gut für den Betrieb von Mixern, Förderbändern mit großem Drehzahlregelbereich oder Überwachungskameras, die geräuscharme Bewegungen ausführen sollen.
