Antriebstechnik und Maschinenkonstruktion

IE5-Motor für neue Maschinendesigns

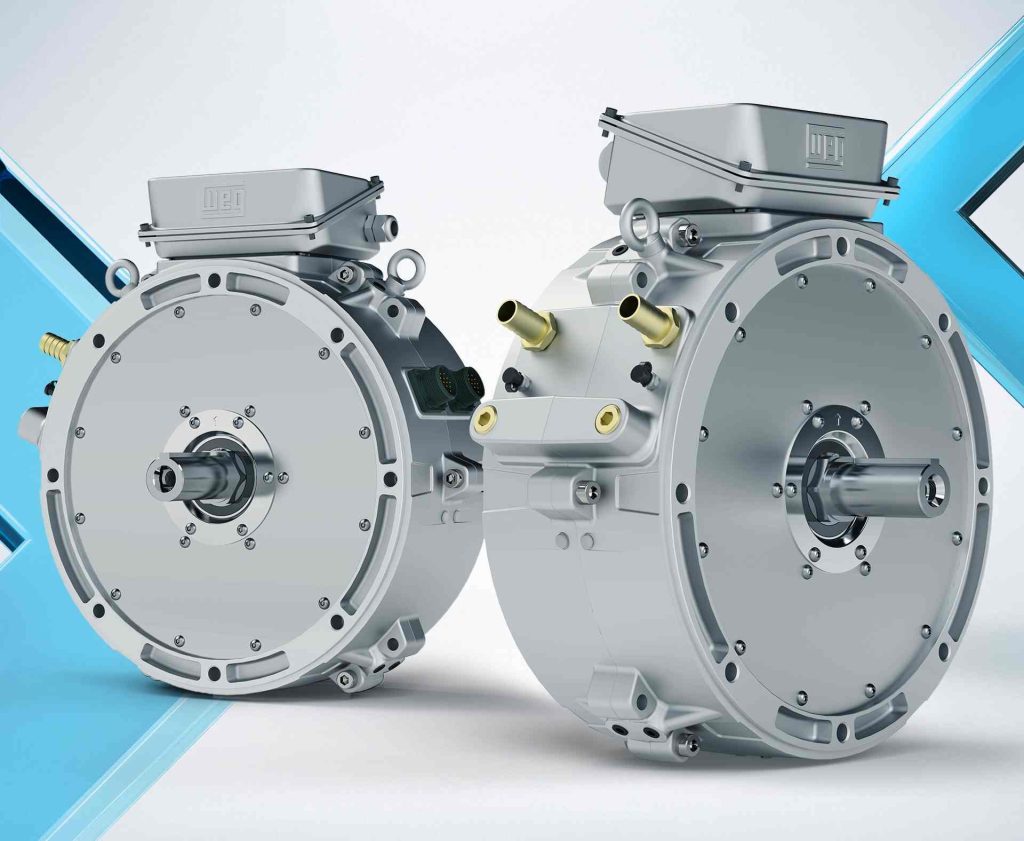

Die neuen Axialflussmotoren von WEG sollen neue Maschinen- und Anlagenkonzepte ermöglichen.
Die neuen Axialflussmotoren von WEG sollen neue Maschinen- und Anlagenkonzepte ermöglichen.Bild: WEG Germany GmbH

Mit dem neuen Axialflussmotor W80 AXgen will WEG neue Maschinenkonzepte ermöglichen. Im Vergleich zu herkömmlichen Motoren wurde der Bauraum um rund ein Drittel reduziert. In fünf Baugrößen von IEC160 bis 250, mit Leistungen zwischen 5,5 und 200kW und einem Drehzahlbereich von 1.500 bis 3.700 bzw. 7.500U/min bieten die eine hohe Skalierbarkeit. Da beim Axialflussmotor der elektromagnetische Fluss parallel zur Drehachse des Motors verläuft, ist eine deutlich kompaktere Bauweise möglich. So ist der W80 AXgen in der größten Baugröße samt Abtriebswelle nur ca. 300mm lang. Die maximale Breite beträgt rund 540mm. In dieser Ausführung liefert der Motor ein Drehmoment von 637Nm. Die kleinste Motorenvariante mit einer Gesamtlänge von gut 170mm bietet ein Drehmoment von 33Nm. Gleichzeitig ist der Materialeinsatz laut Hersteller deutlich geringer als bei vergleichbaren Radialmotoren. Zur Nachhaltigkeit trägt auch der hohe Wirkungsgrad der Baureihe bei: Er beträgt je nach Baugröße und Leistung bis zu 97 Prozent, die Axialflussmotoren entsprechen damit laut WEG der Effizienzklasse IE5. Alle Modelle der W80-AXgen-Familie sind für einen konstanten Drehmomentbereich von 1.000:1 und einen konstanten Leistungsbereich bis zum 1,3-fachen der Nenndrehzahl ausgelegt.
