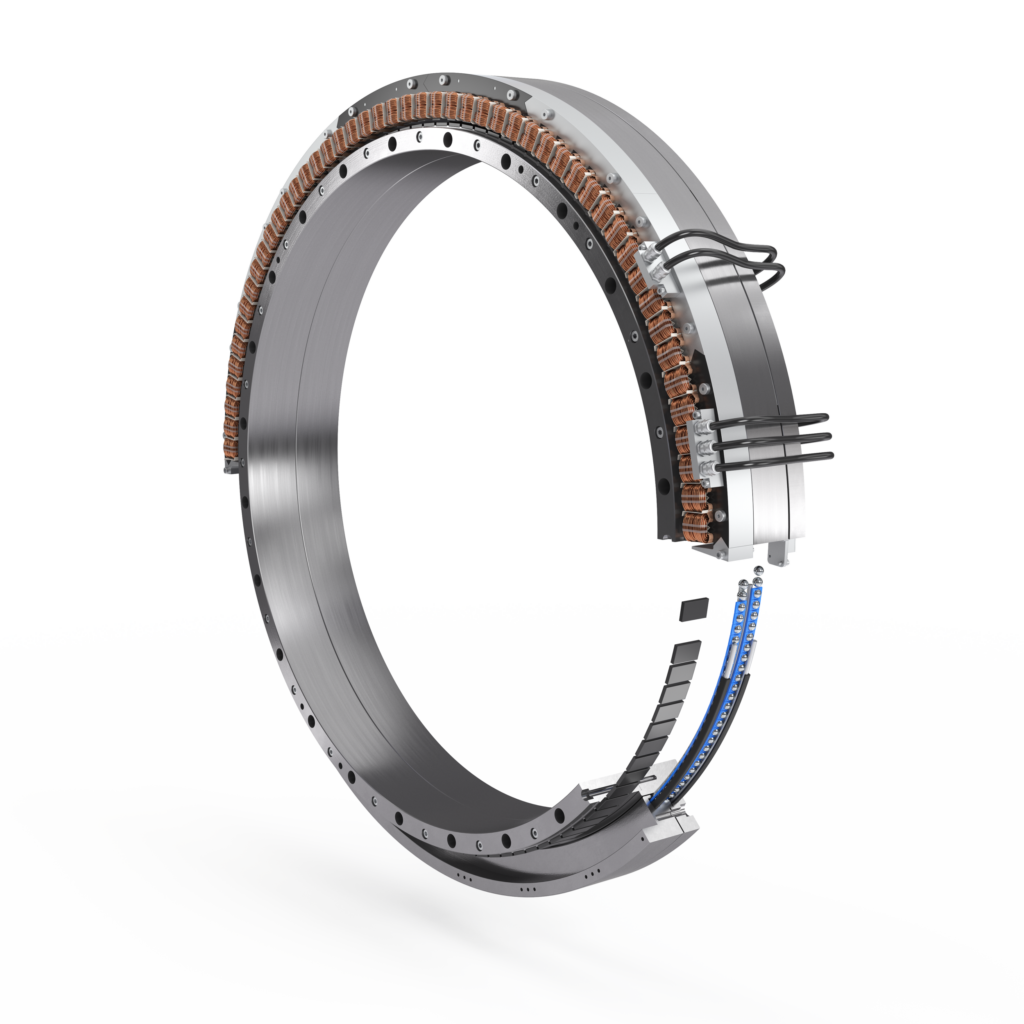

Die besondere Konstruktion des Lagers mit Segmentmotor reduziert die auf den Rotor wirkende Schwerkraft, wodurch das integrierte Lager entlastet wird. – Bild: Franke GmbH
Bild: Franke GmbH
Die Drehverbindung mit Segmentmotor zeichnet sich durch eine außergewöhnliche Struktur aus. Der integrierte Motor, dessen Statorwicklungen ausschließlich die obere Hälfte des Lagers umfassen, ermöglicht eine hohe Leistung bis 300U/min. Diese Konstruktion gewährleistet eine ausgeglichene Balance zwischen Kraft und Gewicht, was zu der hohen Leistung führt.

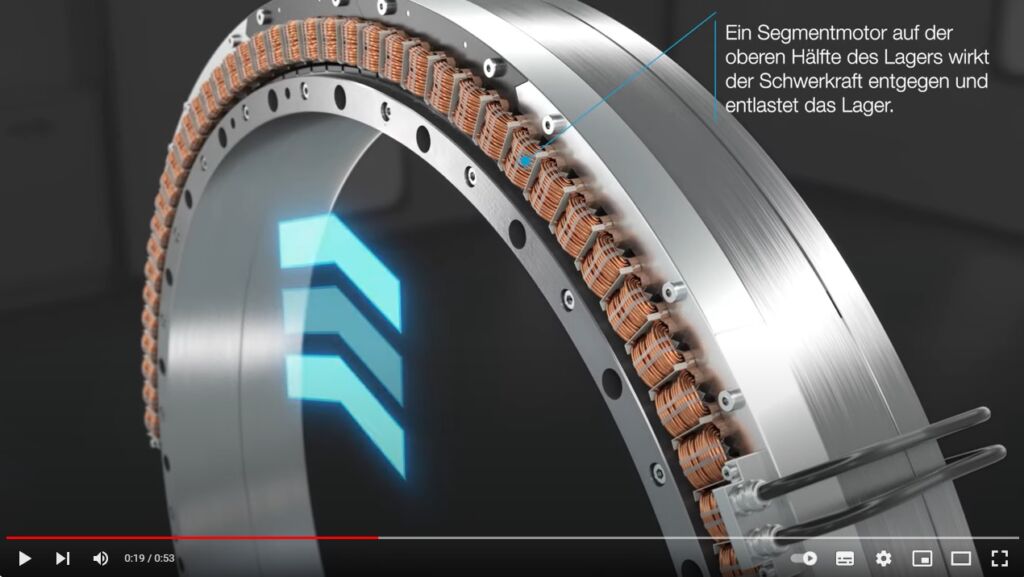

Die entscheidende Besonderheit des Lagers mit Segmentmotor findet sich in der einseitig nach oben wirkenden elektromagnetischen Kraft des Stators. Sie reduziert die auf den Rotor wirkende Schwerkraft, wodurch das integrierte Lager vom Gewicht des Rotors entlastet wird. Das Resultat ist eine entlastete Arbeitsweise und dadurch eine deutlich verlängerte Lebensdauer im Vergleich zu konventionellen Wälzlagern.
Drehverbindungen mit Segmentmotor können in Geräten und Maschinen zur Anwendung kommen, in denen Wälzlager mit hoher Drehzahl vertikal eingesetzt werden, wie beispielsweise Bearbeitungsmaschinen und Computertomographen. Die präzise und belastungsarme Arbeitsweise macht sie gut geeignet für Szenarien, in denen besonders hohe Anforderungen an die Leistung gestellt werden.
Die Vorteile der neuen Lagerlösung von Franke sind vielschichtig. Neben der verlängerten Lebensdauer und ausgedehnten Wartungsintervallen leisten Drehverbindungen mit Segmentmotor einen Beitrag zur nachhaltigen Konstruktion. Durch den reduzierten Verschleiß und die effiziente Arbeitsweise tragen sie dazu bei, Ressourcen zu schonen und die ökologischen Auswirkungen zu verringern. Laufleistungen bis zu einer Milliarde Umdrehungen sind nach Angaben des Herstellers unkompliziert möglich. Die Total Costs of Ownership werden durch den etwas höheren Einstandspreis also nicht spürbar beeinträchtigt.
Technische Daten
Maximale Drehzahl: 300U/min
Geräuschentwicklung bei 300U/min: 66,7dBA
Geräuschentwicklung bei 200U/min: 61,4dBA
Gleichlauf in Prozent der Nenndrehzahl: ±1%
Lebensdauer aufgrund des nahezu lastfreien Laufs: 1 Milliarde Umdrehungen
