AMP8000 reduziert Maschinen-Footprint und Platzbedarf im Schaltschrank
Dezentrales Servoantriebs-system von Beckhoff
Auf der SPS IPC Drives hat Beckhoff ein dezentrales Servoantriebssystem namens AMP8000 vorgestellt. Kombiniert mit der Einkabel-Architektur Ethercat P, ermöglicht es platzsparende Automatisierungslösungen für Maschinen mit geringem Footprint: Das heißt, mehr Leistung auf weniger Produktionsfläche. Darüber hinaus unterstützen integrierte Servoantriebe in bester Weise modulare Maschinenkonstruktionen, die den heutigen Anforderungen an flexible Lösungen gerecht werden. Im Gespräch erläutert uns Produktmanager Andreas Golf die Vorteile der dezentralen Antriebslösung von Beckhoff.

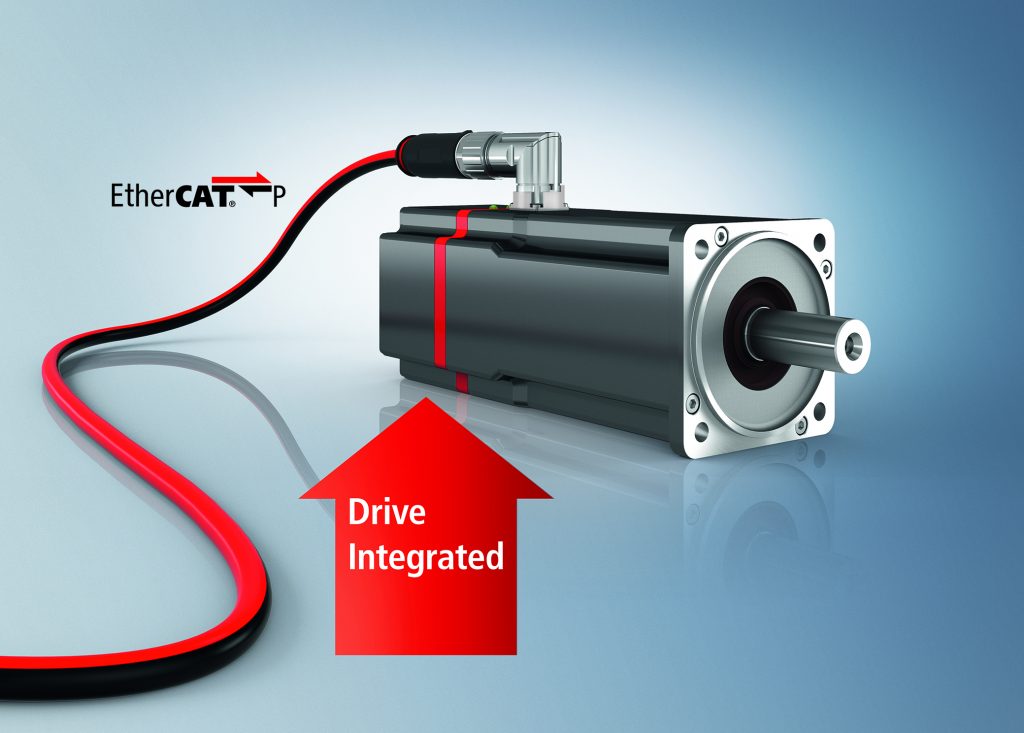

Dezentraler Servoantrieb mit Einkabellösung EtherCAT P: Der AMP8000 bildet die optimale Basis für kompakte und konsequent modularisierte Maschinen.
Dezentraler Servoantrieb mit Einkabellösung EtherCAT P: Der AMP8000 bildet die optimale Basis für kompakte und konsequent modularisierte Maschinen.Bild: Beckhoff Automation GmbH & Co. KG

In modernen Maschinen verrichten heute nicht selten mehr als 50 Achsen ihre Arbeit. Dabei spielt die Servotechnik eine zentrale Rolle. Die in den vergangenen Jahren stark gestiegene durchschnittliche Anzahl an Achsen pro Maschine ist eine Folge der Anforderungen an flexible Fertigungsautomation mit automatischen Formatwechsel und schnellen, flexiblen Produktanpassungen. In der Folge benötigen diese Maschinen eine große Anzahl an Servoantrieben und dementsprechend viele Antriebsregler im Schaltschrank. „Das Problem: Das benötigt viel Platz im Schaltschrank und demzufolge zu viel Platz in der Produktionshalle. Darüber hinaus muss hier häufig aktiv gekühlt werden, was zu einem höheren Energieverbrauch führt. Und dafür haben wir mit dem AMP8000 eine Lösung“, erläutert Andreas Golf, Produktmanager Antriebstechnik bei Beckhoff.

Dezentrales Antriebssystem AMP8000

Mit dem AMP8000 stellt Beckhoff ein Servosystem vor, das den Servoantrieb direkt in den Servomotor integriert – und das in sehr kompakter Bauform. „Genauer muss man beim AMP8000 eigentlich von dezentraler Leistungselektronik sprechen, denn die Trajektoriengeneration liegt – wie es der Beckhoff-Philosophie entspricht – weiterhin zentral im PC“, erklärt Golf. Der Leistungsteil wird aus dem Schaltschrank verbannt und wandert in die Maschine. Dadurch entstehen für Maschinenbauer und Betreiber viele Vorteile, so Golf weiter: „Der Maschinenkonstrukteur wird sich bei dem Einsatz unserer dezentralen Servoantriebe über die mit einem Standardmotor identischen Anbaumaße, die so gut wie identischen Leistungsdaten und die einfache Verkabelung à la One Cable Automation freuen. Das gesamte System nutzt nur einen Typ Leitungen, übrig bleibt für den Konstrukteur nur die Auswahl der entsprechenden Leitungslänge.

Ein Kabel für Daten und Energie

Mit dem AMP8000 reduziert sich der Platzbedarf für den Antrieb im Schaltschrank auf ein einziges Koppelmodul. Dieses kann über das ebenfalls per Ethercat P, also über nur ein Kabel für Ethercat und Power, verbundene IP65-Verteilermodul AMP8805 bis zu fünf dezentrale Servoantriebe AMP8000 ansteuern. Golf erklärt: „Anstelle von beispielsweise fünf Motorleitungen geht damit nur noch eine Leitung aus dem Schaltschrank an die Maschine. Diese Leitung kann zumeist auch noch kürzer sein als bisher. Durch die Verlagerung der Leistungselektronik direkt an die Maschine reduziert sich der Platzbedarf im Schaltschrank auf ein einziges Koppelmodul, das mit nur einem Kabel über ein Verteilermodul mehrere Servoantriebe versorgt. Das bringt für Maschinenbauer signifikante Einsparung von Material, Platz, Kosten und Montageaufwand.“ Das gesamte System ist kaskadierbar, sodass auch komplexe Systeme mit einfachem Topologieaufbau realisiert werden können. Vorkonfektionierte Systemanschlussleitungen erleichtern die Logistik und reduzieren die Fehler während der Verdrahtung.

Antriebsintegration konstruktiv optimal umgesetzt

Die Integration des Antriebs ist beim AMP8000 hochkompakt umgesetzt worden. Durch das am hinteren Wellenende des Servomotors angebrachte Leistungsmodul sind die Anbaumaße des dezentralen Servoantriebs mit dem der entsprechenden Standard-Servomotoren der AM8000-Baureihe identisch. Lediglich die Baulänge ist um ca. 7cm größer. Für Maschinenbauer bedeutet dies einen nur geringen zusätzlichen Platzbedarf sowie die Möglichkeit des einfachen Konzeptwechsels – ohne die Notwendigkeit zu konstruktiven Änderungen.

Seiten: 1 2 3Auf einer Seite lesen

Beckhoff Automation GmbH & Co. KG
