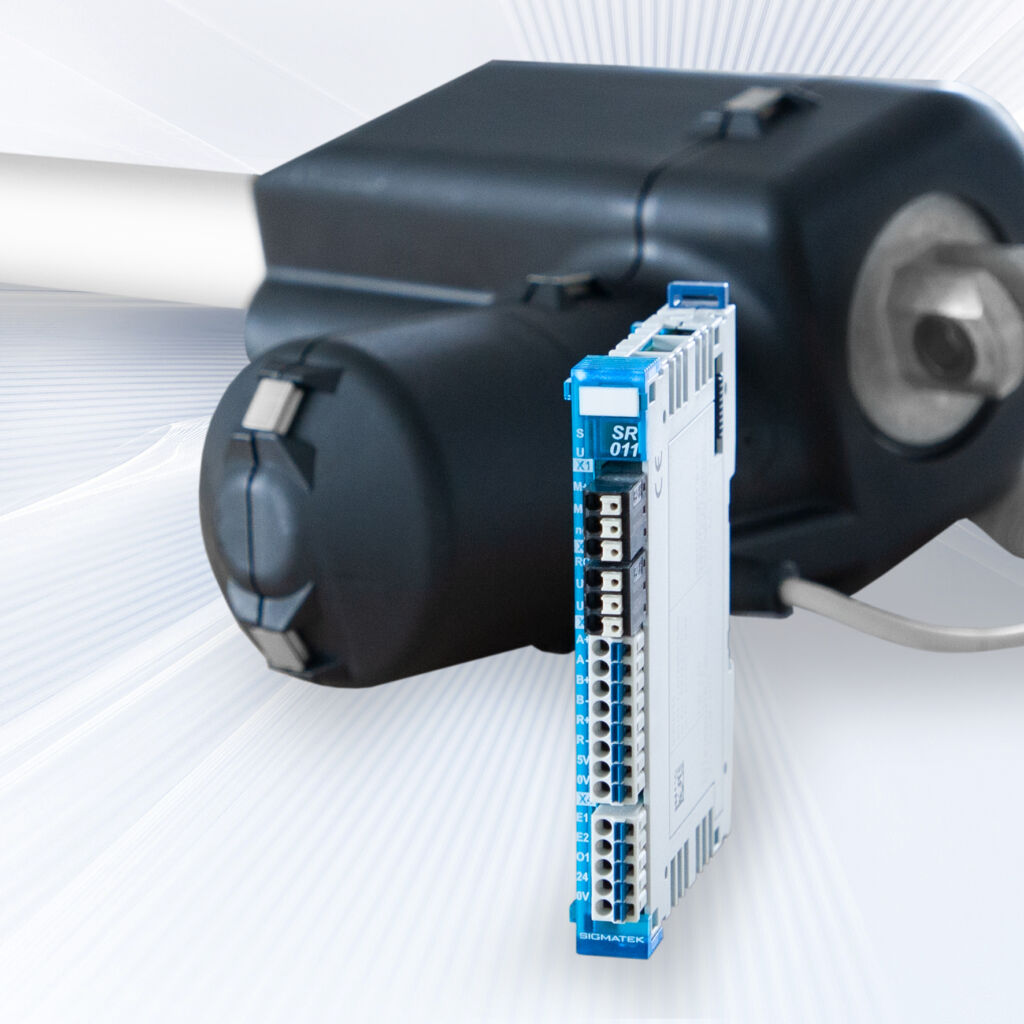

Das Motion-Modul SR 011-1 von Sigmatek ist für bürstenbehaftete Gleichstrommotoren mit einem Phasenstrom bis 5A (Spitzenstrom 15A) bei einer Versorgungsspannung von 18 bis 55V ausgelegt. Die PWM- und Stromreglerfrequenz wurde auf 2kHz reduziert und damit auf die Anforderungen von Spindel-Linearantrieben abgestimmt. In Kombination mit der Ansteuerung des DC-Motors mittels PWM-Sollwertvorgabewert ergibt sich eine kosteneffiziente Lösung für Motion-Applikationen, bei denen keine Rückführung notwendig ist. Das Motion-Modul wird auf der Hutschiene montiert und verfügt über zwei Enable-Eingänge und einen Bremschopper. Ein digitaler Ausgang (+24V/0,5A, kurzschlussfest) steht für applikationstechnische Schaltvorgänge zur Verfügung. Die +24V-Versorgungsspannung für den digitalen Ausgang und die Inkrementalgeberversorgung wird auf Unterspannung überwacht.
