Fluidischer kapazitiver Neigungssensor mit 360° Messbereich

3D-Baggersteuerung

Die MTS Maschinentechnik Schrode AG aus Hayingen ist Spezialist für innovative Automatisierungslösungen im Tiefbau. Ein Beispiel ist das von MTS entwickelte MTS-Navi. Die 3D-Baggersteuerung erlaubt dem Geräteführer, seinen Baggerlöffel via Satellit und spezieller Neigungssensoren entlang eines digitalen Geländemodells zu navigieren.

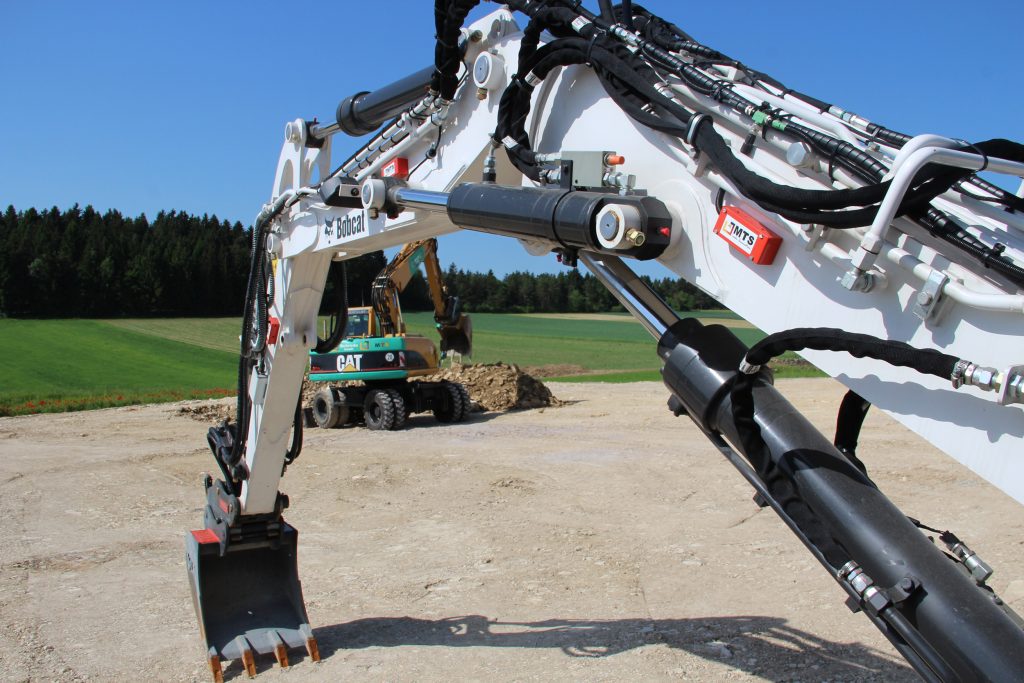

Ein fluidischer Neigungssensor erlaubt die zentimetergenaue Positionierung der Baggerschaufel.
Ein fluidischer Neigungssensor erlaubt die zentimetergenaue Positionierung der Baggerschaufel.Bild: 2E mechatronic GmbH & Co. KG

Das Funktionsprinzip des fluidischen Neigungssensors von 2E beruht auf der neigungsabhängigen Änderung einer Differenzkapazität. Durch zwei Gehäusehälften und eine Distanzscheibe wird eine zylindrische Kavität gebildet, die zur Hälfte mit einer dielektrischen Flüssigkeit gefüllt ist. An einer Stirnseite des Zylinders sind zwei halbkreisförmige Elektroden, an der anderen Stirnseite eine kreisförmige Elektrode untergebracht. Bei Neigung der Messzelle gegenüber der Horizontalen behält die dielektrische Flüssigkeit aufgrund der Gravitation ihre Lage bei. Dies erzeugt eine vom Neigungswinkel abhängige Differenzkapazität zwischen den Elektrodenpaaren, die von einer Elektronik erfasst und ausgewertet wird. Im Vergleich zu anderen marktüblichen Systemen bietet der Sensor einen Messbereich über volle 360°. Er arbeitet mit einer Genauigkeit von <0,1° über den gesamten Messbereich und ist überall auf der Erde einsetzbar, da der ermittelte Messwert unabhängig von der Größe der Erdbeschleunigung ist. Die interne Temperaturkompensation erlaubt den Einsatz im Temperaturbereich von -40 bis +85°C. Das IP67 Aluminiumgehäuse ist auch für Anwendungen in rauer Umgebung geeignet. Der Neigungswinkel kann direkt über die gewählte Schnittstelle (RS485, CAN) ausgelesen werden. Diese Schnittstellen lassen sich adressieren, weshalb eine Verwendung mehrerer Sensoren über eine Busleitung möglich ist. Zusätzlich steht auch eine analoge Schnittstelle (4 bis 20mA) zur Verfügung. Das Baukastenprinzip ermöglicht auch kundenspezifische Ausführungen, z.B. spezielle Anschluss- oder Bestückungsvarianten, sowie die Integration in eine vorhandene OEM-Applikation mit der Leiterplatten-Version ohne Gehäuse. Diese bietet eine Ansteuerung über I2C oder RS232.

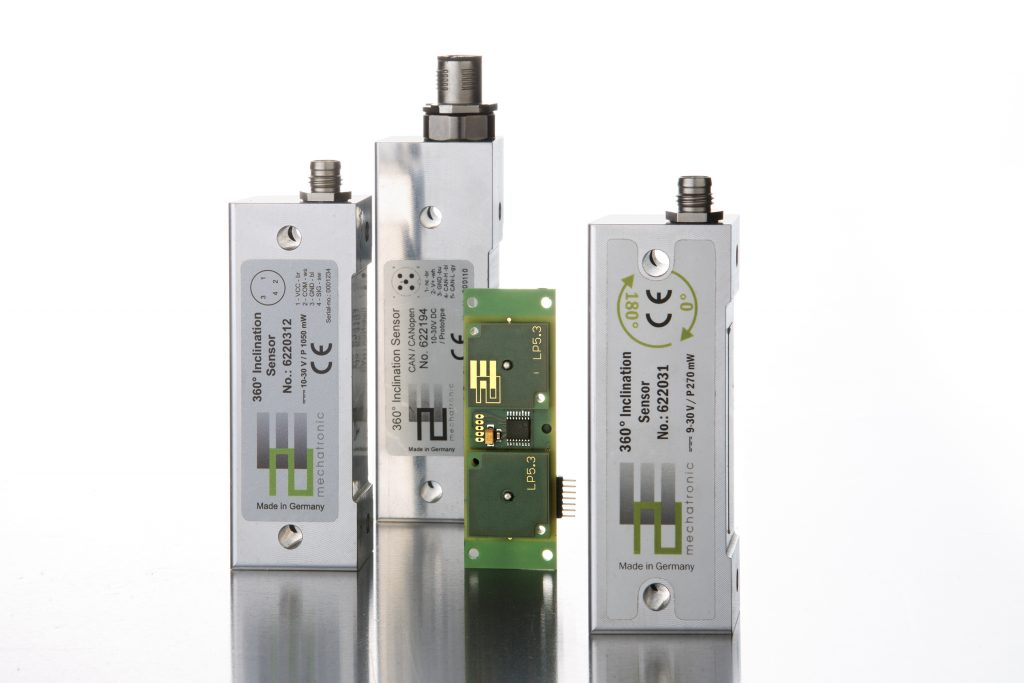

Verschiedene Varianten des fluidischen Neigungssensors.
Verschiedene Varianten des fluidischen Neigungssensors.Bild: 2E mechatronic GmbH & Co. KG

Zentimetergenaue Baggersteuerung

Beim Abgleich der jeweiligen Soll- und Ist-Position des Baggerlöffels liefert die 3D-Baggersteuerung präzise Führungsvorgaben und spart so baubegleitende Vermessungsarbeiten sowie zeit- und kostenintensive Nachprofilierungen. Die am Heck des Baggers befestigten Antennen ermitteln die Position und Ausrichtung des Baggers via Satellit. Witterung, Atmosphäre, Luftschichten und andere Faktoren stören jedoch den Empfang der Satellitensignale und sorgen für Fehler in der Positionsbestimmung. Um diese Abweichungen berechnen und die im Tiefbau erforderliche Zentimetergenauigkeit erreichen zu können, werden Korrekturdaten benötigt, die in der Regel eine Basisreferenzstation liefert. Sie übermittelt die Korrekturdaten via Funk an die Receiverbox im Bagger, die wiederum die empfangenen Satelliten- und Funkdaten miteinander verrechnet. Nun gilt es, die so ermittelten Daten auf die Löffelspitze zu bringen. Dazu werden an allen beweglichen Teilen des Auslegers Neigungssensoren montiert, um damit die jeweiligen Neigungswinkel dynamisch zu erfassen. Auf diese Weise kann die Position der Löffelspitze softwaretechnisch bis auf 2cm genau ermittelt werden, was entscheidend für die präzise Bauausführung ist. Im Ergebnis erhält der Geräteführer so die exakten Führungsvorgaben für seinen Baggerlöffel im digitalen Geländemodell auf seinem Display angezeigt.

Fazit

Die gleichbleibend hohe Genauigkeit über den gesamten Mess- und Temperaturbereich sowie über die Zeit, plus die kompakte und zugleich robuste Bauweise, haben die Entwickler der 3D-Baggersteuerung davon überzeugt, dass die Sensoren im Vergleich zu Wettbewerbsprodukten, wie z.B. MEMS-basierte Systeme, die optimale Lösung darstellen.
