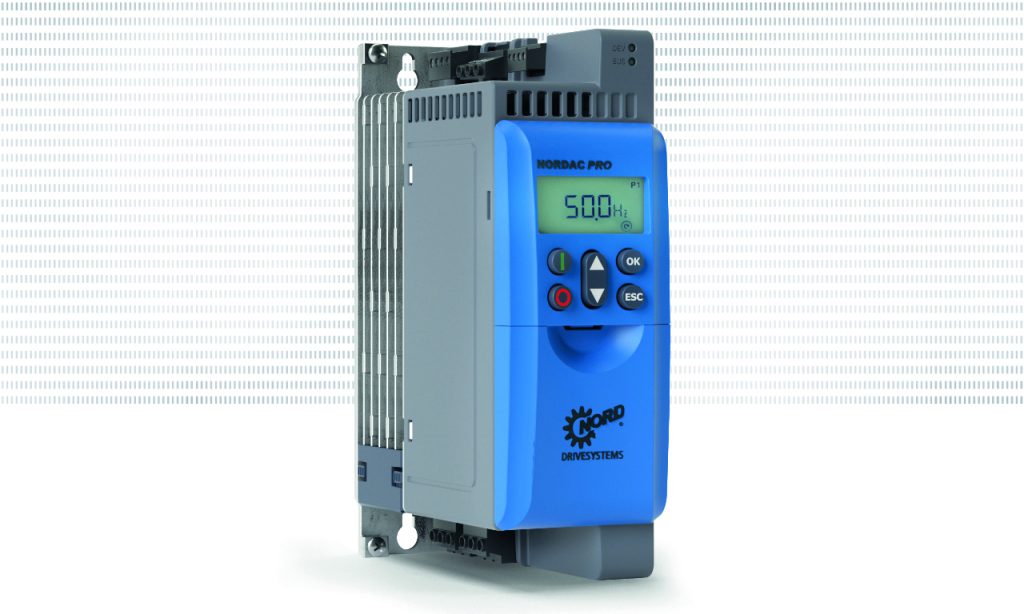

Der Schaltschrankumrichter Nordac Pro SK 500P ist seit rund anderthalb Jahren auf dem Markt. Laut Hersteller wird die Umrichterbaureihe insbesondere durch die serienmäßige Vielfalt an Schnittstellen und Funktionen ausgezeichnet. Verschiedene Gerätevarianten können dabei passend den jeweiligen Applikationsanforderungen zugeordnet werden. Steckbare Bedienungs-, Sicherheits- und Optionsbaugruppen sorgen für hohe Flexibilität und die kompakte Bauform ermöglicht eine platzsparende Installation im Schaltschrank. Mit der Gerätefamilie sollen Anwender von einer besonders vielseitigen Umrichterausstattung profitieren, die bereits in der Basisversion hochwertige Anschluss- und Funktionseigenschaften wie CANopen-Interface, Brems-Chopper, vier Parametersätze, SPS-Funktion und Positioniersteuerung bietet.
Passend für eine Vielzahl von Anwendungen

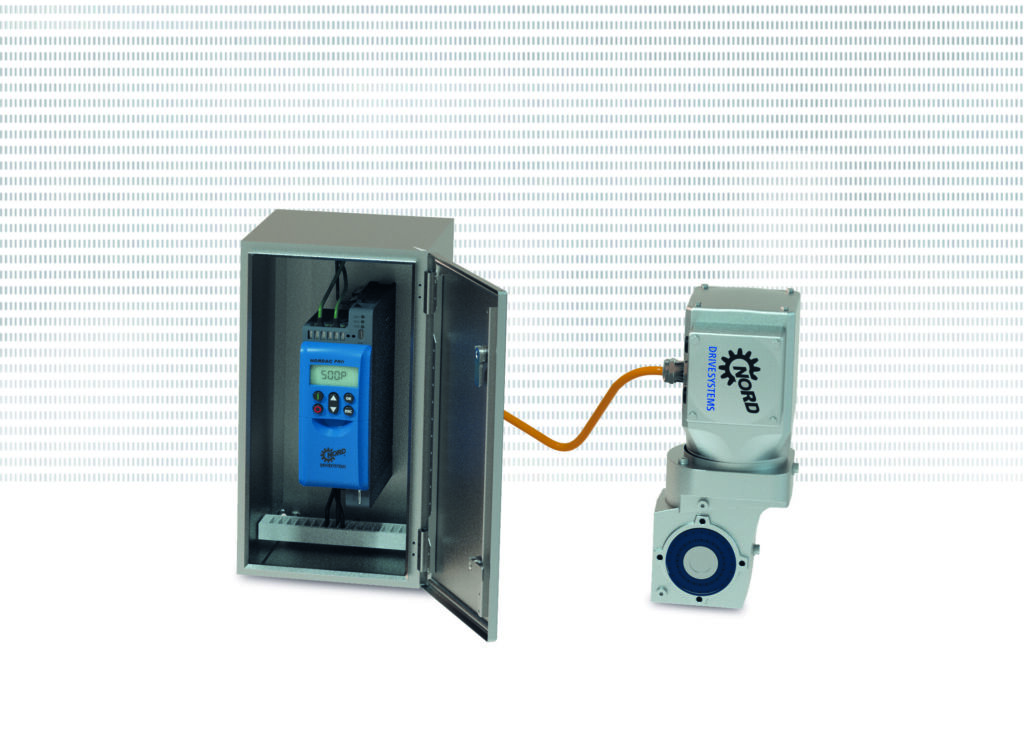

Die neuen Geräte der Nordac-Pro-Familie für den Schaltschrankeinbau sind modular aufgebaut und bieten viel Funktionalität auf wenig Raum. So kann der Frequenzumrichter gleichzeitig bis zu vier Drehgebersysteme lesen und dadurch vier Getriebemotoren im Positionierbetrieb mittels Posicon-Steuerung sequenziell steuern. Die Steuerung wählt den achszugehörigen Parametersatz. Der Umrichter steuert externe Leistungsrelais an und verbindet den entsprechenden Motor. Der motorzugehörige Drehgeber wird eingelesen und die Achse verfährt positionsgesteuert. Anschließend kann durch Umschalten auf eine andere Posicon-Achse umgestellt werden. Typische Anwendungen finden sich z.B. in der Lagertechnik: Eine Achse verfährt die Hebeeinrichtung, nach Erreichen der Höhe wird auf den Antrieb für den Greifer, bzw. die Gabel umgeschaltet, um ein Produkt aus dem Regal zu entnehmen. Bisher waren dafür zwei Frequenzumrichter erforderlich, jeweils einer für das Heben und einer für das Greifen. Mit der neuen Umrichtergeneration von Nord genügt Gerät, das alle Geber liest und per Relais auf die entsprechenden Getriebemotoren umgestellt wird.
Gut vernetzt – ob lokal oder im IIoT
Der Nordac-Pro-Frequenzumrichter wurde laut Hersteller speziell auf die Anforderungen von Industrie 4.0 ausgelegt. Wie alle Nord-Frequenzumrichter verfügt auch das neue Mitglied der Umrichterfamilie über eine leistungsstarke integrierte SPS für antriebsnahe Funktionen. Die Steuerung verarbeitet die Daten angeschlossener analoger und digitaler Sensoren und Aktoren (z.B. von Lichtschranken, Temperatursensoren oder Schwingungssensoren) bzw. Lager-erreicht-Meldungen der internen Positionierfunktion und kann Ablaufsteuerungen autark einleiten. So können komplexe Multiachs-Positioniersysteme über einen Umrichter sequenziell einen eigenständigen Ablauf abarbeiten. Das spart Geld, Platz, Installation und entlastet übergeordnete Steuerungssysteme.
Durch die integrierte SPS können die Antriebe Master/Slave-Gruppen bilden, die miteinander kommunizieren und eigenständig Steuerungsaufgaben übernehmen. Das erlaubt ein modulares Anlagendesign mit Produktionsgruppen und Fertigungsinseln und in einem nächsten Schritt die Vernetzung der gesamten Fabrik. Die Antriebs- und Anwendungsdaten können an den Leitstand, vernetzte Komponenten oder eine Cloud übermittelt werden. Das ermöglicht eine kontinuierliche Zustandsüberwachung (Condition Monitoring) und legt damit die Basis für vorausschauende Wartungskonzepte (Predictive Maintenance) sowie eine exakt passende Anlagendimensionierung.
Ein Highlight ist der Multi-Chip für Industrial Ethernet. Er ermöglicht die Nutzung der gängigen industriellen Ethernet-Standards über nur eine Schnittstelle. Egal ob Profinet, Ethernet/IP, Powerlink oder Ethercat – das gewünschte Protokoll lässt sich einfach per Parameter einstellen. In Verbindung mit einem USB-Anschluss (Typ C) für die Parametrierung auch ohne externe Stromzufuhr, einem SD-Karten-Slot zur Parameterspeicherung und -übertragung, einer integrierten CANopen-Schnittstelle sowie der seriellen Schnittschnitte RS485 deckt der neue Schaltschrankumrichter ein breites Kommunikationsspektrum ab.
Mehr Funktion – weniger Varianten

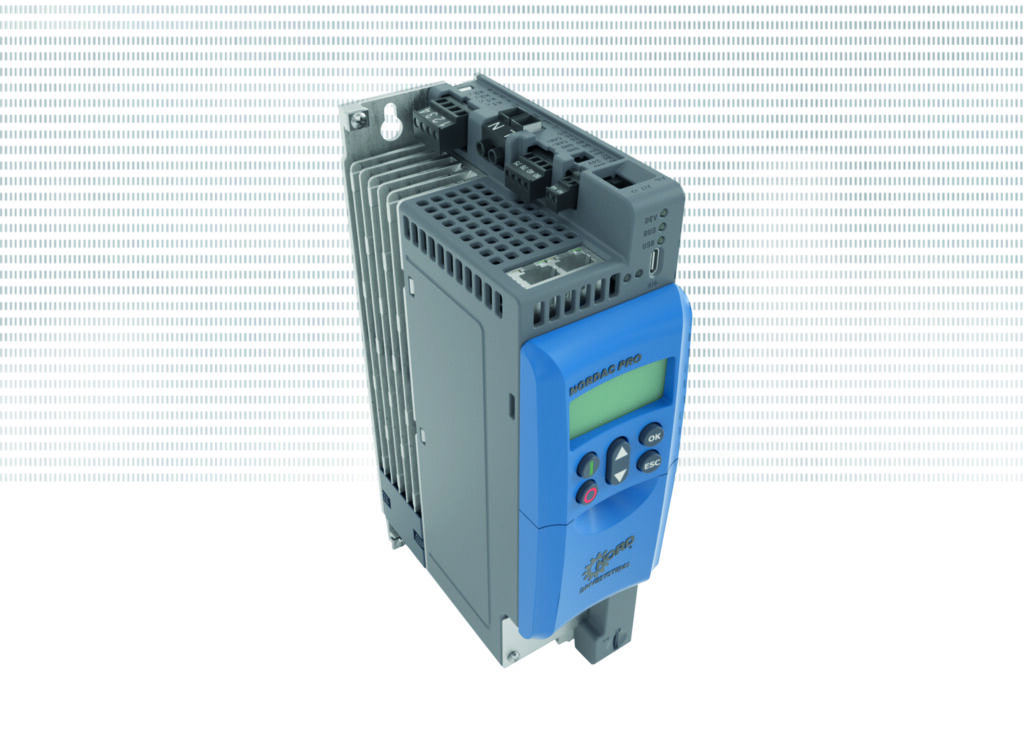

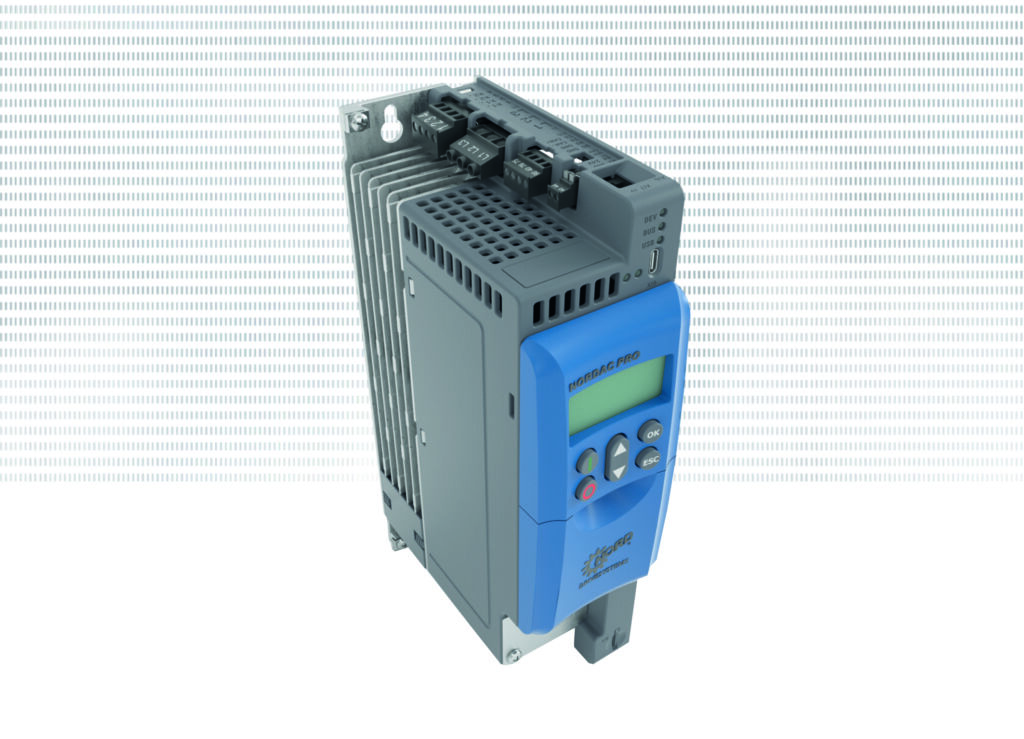

Der Nordac Pro SK 500P wird als Applikationsumrichter-Variante mit vollem Funktionsumfang und als Maschinenumrichter-Variante mit reduziertem Schnittstellenumfang angeboten, der jedoch funktionell bereits anspruchsvolle Aufgaben durch integrierte SPS, closed-loop Regelung und Positionierung erledigt. Als Applikationsumrichter bietet das Gerät darüber hinaus einen SD-Karten-Slot, USB-Schnittstelle sowie die Möglichkeit zur Erweiterung über eine Optionsbaugruppe und ist für die Anbindung an Steuerungssysteme über Industrial Ethernet gut geeignet.
