Kamerabasiertes System zum Einsatz bei Staplern
Kollisionsschutz zum Nachrüsten
Es fordert vom Staplerfahrer höchste Konzentration, beim Rückwärtsrangieren den Überblick zu behalten. Unterstützung bietet ein kamerabasiertes Kollisionsschutzsystem von Ifm, welches Personen und Hindernisse im Rückbereich des Fahrzeugs automatisch erkennt, den Fahrer warnt, notfalls sogar das Fahrzeug sofort stoppt. Das Besondere: Bestehende Fahrzeuge lassen sich nachrüsten.

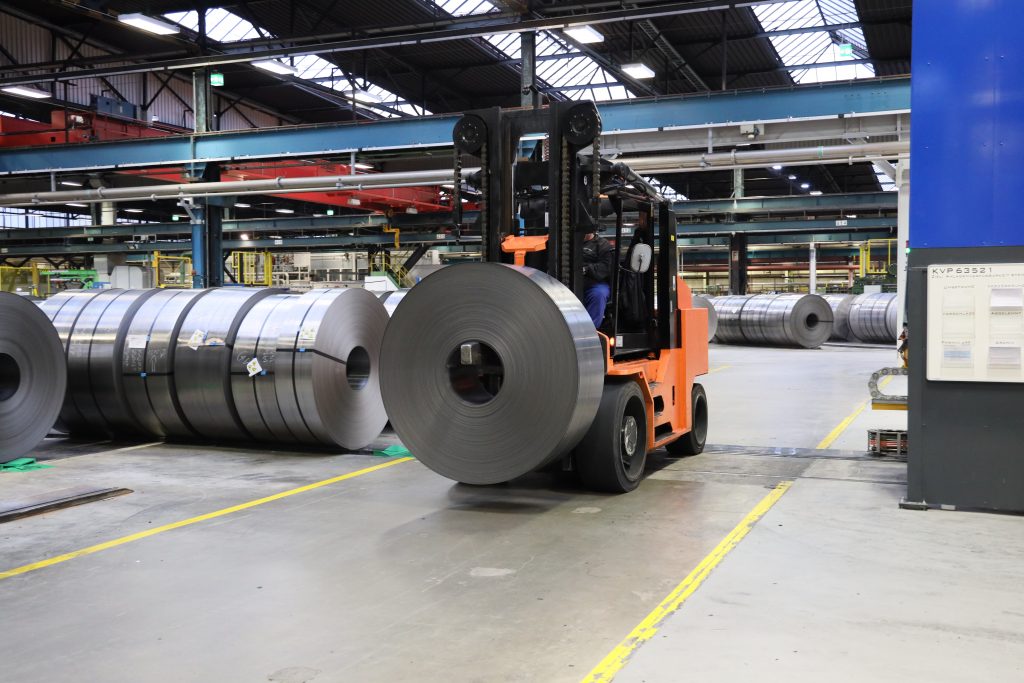

 Spezielle Coil-Stapler transportieren tonnenschwere Lasten. Die eingeschränkten Sichtverhältnisse erfordern höchste Konzentration vom Fahrer.
Spezielle Coil-Stapler transportieren tonnenschwere Lasten. Die eingeschränkten Sichtverhältnisse erfordern höchste Konzentration vom Fahrer.Bild: IFM Electronic GmbH

Das Kaltbandwerk Risse + Wilke Kaltband in Iserlohn produziert Bleche in definierten Stärken und Güten. Dazu wird das unbearbeitete Stahlband, das zu Coils aufgerollt ist, mit dem sogenannten Kaltwalzen mehrfach gewalzt, bis es exakt die gewünschten Materialeigenschaften besitzt. Daraus werden später zum Beispiel Sägeblätter, Kupplungslamellen oder andere Metallteile gestanzt. Schwere Stapler transportieren die Coils vom Lagerplatz zum Walzgerüst und wieder zurück. Dabei sind es gewaltige Massen, die sich in Bewegung setzen: Bis zu 30 Tonnen bringen Stapler samt Fracht auf die Waage. 12 Tonnen oder mehr wiegt allein das zu einer Rolle gewickelte Stahlblech. Dabei fällt der Bremsweg schon mal etwas länger aus als bei einem PKW.

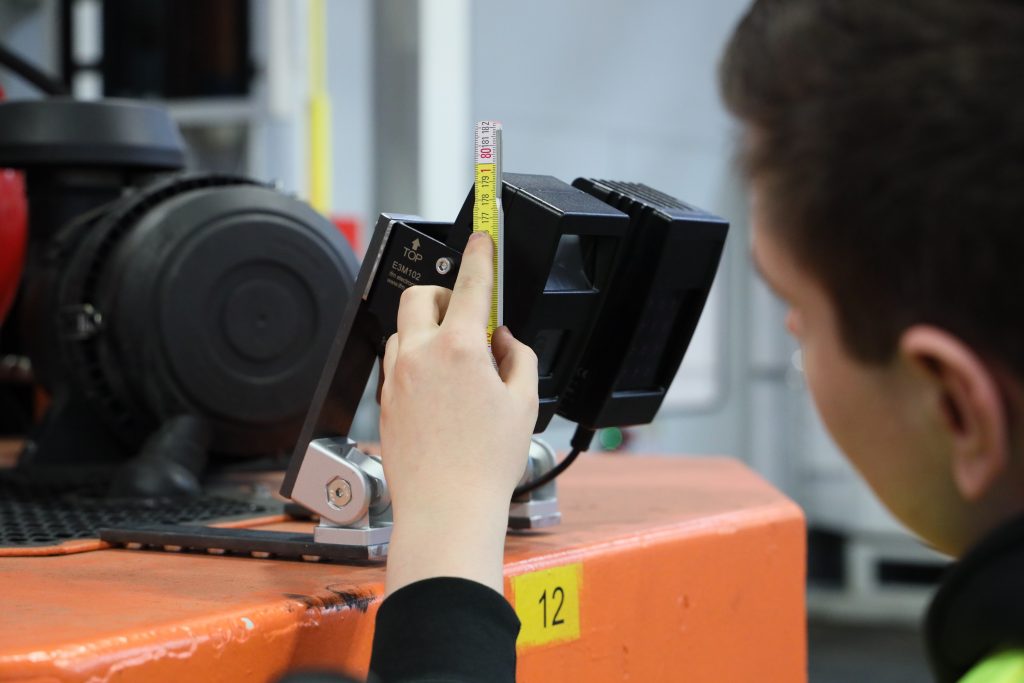

 Zur Einrichtung des Systems muss der Anwender lediglich einmalig Höhe und Neigungswinkel der Kamera sowie die Fahrzeugbreite messen und in der Steuerung eingeben.
Zur Einrichtung des Systems muss der Anwender lediglich einmalig Höhe und Neigungswinkel der Kamera sowie die Fahrzeugbreite messen und in der Steuerung eingeben.Bild: IFM Electronic GmbH

Vorsicht beim Rangieren

Gerade beim Rückwärtsfahren, etwa nach dem Aufladen des Coils vom Lagerplatz oder Walzgerüst, ist höchste Vorsicht geboten, damit es beim Einkurven auf den Fahrweg nicht zur Kollision mit anderen Staplern oder gar Personen kommt. Der Fahrer muss nicht nur den Rückraum zu beiden Seiten im Auge halten, auch vorne darf er mit der schwenkenden Ladung auf dem Dorn nirgendwo anstoßen.

Florian Rolf, Produktionsleiter bei Risse + Wilke, erklärt die Herausforderungen an den Fahrer: „Der Staplerfahrer hat seine Hilfsmittel auf dem Stapler, wie zum Beispiel Spiegel und Kameras. Er muss aber trotzdem jederzeit voll wachsam sein, immer Rundumsicht haben, natürlich seine Last beobachten und schauen, wohin er fährt. Gleichzeitig muss er aber auch gucken, was um ihn herum passiert, zum Beispiel auf Kollegen oder Fremdhandwerker achten, die im Fahrweg herumlaufen könnten. Ansonsten kann es ganz schnell zu kritischen Situationen kommen, die man natürlich vermeiden möchte.“

Um solche kritischen Situationen zu vermeiden, hat der Essener Sensorik-Spezialist Ifm ein automatisches Kollisionserkennungssystem entwickelt. Das System überwacht mittels 3D-Kamera permanent den rückwärtigen Fahrweg des Staplers und gibt dem Fahrer ein visuelles und akustisches Feedback. Das Assistenzsystem wäre in einer weiteren Ausbaustufe sogar in der Lage, das Fahrzeug im Notfall selbständig zu stoppen. Sämtliche Hindernisse werden erkannt.

Durch die Klassifizierung von reflektierenden Materialien, zum Beispiel auf Warnwesten oder Kleidung, kann die Kollisionswarnung für Personen früher erfolgen als die für Gegenstände. Das erhöht die Sicherheit von Personen. So bleibt dem Fahrer genug Zeit, um den Stapler rechtzeitig abzubremsen. Das bietet hohe Sicherheit beim Rangieren.

Einfach nachrüsten

Diesen Kollisionsschutz bietet Ifm als Ready-to-start-Applikationspaket an. Es beinhaltet sämtliche Komponenten, um ein funktionsfähiges Kollisionswarnsystem an einer mobilen Arbeitsmaschine, wie zum Beispiel Stapler, Radlader, Bagger, Reachstacker oder Transportfahrzeugen, zu installieren und in wenigen Minuten in Betrieb zu nehmen. Neben Kamera, Monitor und Steuerung sind auch sämtliche Kabel und das Montagezubehör im Set enthalten. Somit kann es einfach an allen mobilen Arbeitsmaschinen mit einer Bordnetzspannung von 24 V nachgerüstet werden.

Die Inbetriebnahme des Systems sieht wie folgt aus: Nach der mechanischen Montage des Systems und der Plug & Play-Verdrahtung erfolgt die Einrichtung in wenigen Minuten mittels Tasten und Farbdisplay auf der Steuerungseinheit. Hier werden wenige Parameter (Höhe und Neigungswinkel der Kamera, Fahrzeugbreite) in einem intuitiven Einrichtungsvorgang abgefragt. Danach ist das System funktionsbereit. Anders als bei anderen Systemen ist zur Parametrierung kein PC erforderlich.

Damit der Fahrer nur dann gewarnt wird, wenn es wirklich notwendig ist, lassen sich verschiedene Zonen definieren. So kann die 3D-Kamera O3M je nach Situation passend genutzt werden und trägt dazu bei, dass Unfälle zuverlässig vermieden werden. Fehlauslösungen sind aufgrund der patentierten PMD Time-of-Flight-Technologie nahezu ausgeschlossen. Für besondere Anforderungen stehen im Einrichtungsvorgang Experteneinstellungen zur Verfügung. Programmierte Ein- und Ausgänge für eine zusätzliche Warnleuchte, akustische Signalgeber, Standby-Betrieb oder dem Bereitschaftsstatus des Systems sind ebenfalls vorhanden.

Die im Kit eingesetzte 3D-Sensorik ist für den robusten Einsatz im Innen- und Außenbereich geeignet. Eine hohe Schutzart, Schock- und Vibrationsfestigkeit sowie ein weiter Temperaturbereich erfüllen alle Anforderungen für den Einsatz an mobilen Arbeitsmaschinen.
